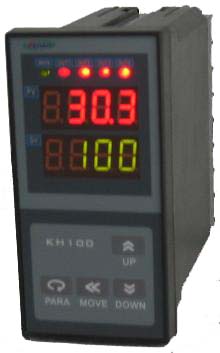

智能調節儀　
來源地：http://www.kehaoauto.com.cn/product.htm 更新時間:2006年5月24日　

采用當今最先進的ATMEL單片微機作主機，減少了外圍部件，提高了可靠性。它集多種輸入信號、輸出方式、控制方式于一機；采用模糊理論和傳統PID控制相結合的控制方式進行控制，使控制過程具有響應快、超調小、穩態精度高的優點，特別對那些常規PID難以控制的大純滯后對象有明顯的控制效果。
硬件采用WATCHDOG電路，軟件采用冗余與陷阱等抗干擾技術，儀表具有很高的可靠性，可工作于惡劣的環境。具有手動/自動無擾動自整定功能，具有上電軟起動功能。
該調節儀廣泛應用于化工、陶瓷、輕工、冶金、石化、熱處理等溫度、流量、壓力、液位等的自動控制系統。
1、主要特點
? 友好的人機界面，易學易用，操作快捷。
? 采用開關電源適應85V-240VAC范圍或者24VDC電源供電。
? 模塊化結構，靈活配置，方便升級。
? 采用貼片技術(SMT)，設計更加簡潔、輕巧。
? 支持多種輸入類型，現場配置靈活方便。
? 熱電偶、熱電阻輸入采用非線性修正，測量精度高，穩定性好。
2、技術指標
● 輸入規格（一臺儀表即可兼容）：
熱電偶：K、S、E、J、T、B、N
熱電阻：Cu50、Pt100
線性電壓：0－5V、1－5V等
線性電流：0－10mA、4－20mA等（若訂貨時未注明需外接250Ω精密電阻）
擴充規格：在保留上述輸入規格基礎上，允許用戶指定一種額外輸入規格（非線性輸入可能需要提供分度表）
● 測量范圍：
K ( -50 ~ 1300℃ )、S ( -50 ~ 1700℃ )、T ( -200 ~ 350℃ ) 、E ( 0 ~ 800℃ )、
J ( 0 ~ 1000℃ )、B ( 300 ~ 1800℃ )、N ( 0 ~ 1300℃ )
Cu50 ( -50 ~ 150℃ ) 、Pt100 ( -200 ~ 600℃ )
線性輸入：-999－+9999由用戶定義
● 測量精度：0.2級（熱電阻、線性電壓、線性電流及熱電偶輸入且采用銅電阻補償或冰點補償冷端時）
0.2%FS±2.0℃（熱電偶輸入且采用儀表內部元件測溫補償冷端時）
● 響應時間：≤0.5秒（設置數字濾波參數FiL=0時）
● 調節方式：位式調節方式（回差可調）
● 輸出規格（模塊化）：
繼電器觸點開關輸出：220VAC/3A、220VAC/0.8A
可控硅無觸點開關輸出：100－240VAC/0.2A（持續），2A（20mS瞬時，重復周期大于5S）
SSR電壓輸出：12VDC/30mA (用于驅動SSR固態繼電器)
可控硅觸發輸出：可觸發5－500A的雙向可控硅、2個單向可控硅反并聯連接或可控硅功率模塊
線性電流輸出：0－10mA或4－20mA 可定義
● 報警功能：上限、上上限、下限、下下限、正偏差、負偏差等6種方式，最多可輸出3路
● 電源：85－240VAC，-15%，+10% / 50－60Hz；或24VDC/AC，-15%，+10%
● 電源消耗：≤5W
● 環境溫度：0－50℃
● 環境濕度:＜85%RH
3、型號定義
儀表的型號定義如下：
KH-106-尺寸-主輸出-輔助1-輔助2-輔助3-輸入
尺寸:A:96*96 B:48*96 C:96*48 D:160*80 E:80*160 F:72*72
主輸出,輔助輸出可適配模塊:
R1A 繼電器常開（壓敏電阻吸收）輸出模塊（容量：30VDC/0.8A，220VAC/0.8A）
R1B 繼電器常閉觸點開關（壓敏電阻吸收）輸出模塊（容量：30VDC/0.8A，220VAC/0.8A）
R1C 繼電器常開+常閉觸點開關（壓敏電阻吸收）輸出模塊（容量：30VDC/0.8A，220VAC/0.8A）
R2A 大容量繼電器常開觸點開關（阻容吸收）輸出模塊（容量：30VDC/3A，220VAC/3A）
R2B 大容量繼電器常閉觸點開關（阻容吸收）輸出模塊（容量：30VDC/3A，220VAC/3A）
R2C 大容量繼電器常開+常閉觸點開關（阻容吸收）輸出模塊（容量：30VDC/3A，220VAC/3A）
W 1可控硅無觸點輸出模塊（容量：100－240VAC/0.2A）
G 固態繼電器驅動電壓輸出模塊（DC 12V/50mA輸出）
K1單路可控硅過零觸發輸出模塊（每路可觸發5－500A雙向或二個反并聯的單向可控硅）
K2雙路可控硅過零觸發輸出模塊（每路可觸發5－500A雙向或二個反并聯的單向可控硅）
I1光電隔離的可編程線性電流輸出模塊
S1 光電隔離RS485通訊接口模塊
S2 光電隔離RS232通訊接口模塊
U1／U2／U3 隔離的5V/12V/24V直流電壓輸出，可供外部變送器等傳感器或其它電路使用，最大電流50mA
如:有一臺儀表的型號是：KH101-A-R1C-R1A-I1-N-N-AC，則它的配置如下：
KH10:智能PID調節器
A:96*96尺寸
R1C:主輸出為0.8A繼電器常開+常閉輸出
R1A:報警輸出0.8A常開繼電器
I1:4-20MA電流變送輸出
AC:220VAC供電



--------------------------------------------------------------------------------
