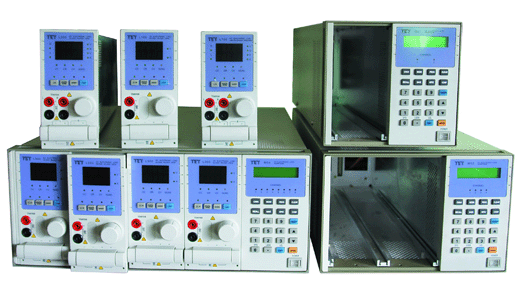

MXX系列可編程直流電子負載
型號：控制單元：M02，M04
      電子負載：L100，L200，L300，L500，L600，L800，L1200

功能特點
 電壓范圍：1-500V
 電流范圍：0-240A
 功率范圍：0-1200W
 低至1.0V的滿載能力
 模組化設計，可根據實際需要搭配不同功率的負載模組
 多達8個通道，適合多組輸出開關式電源供應器的測試
 并聯功能，適合大功率單路輸出的測試
 工作模式：定電流CC、定電壓CV及定電阻CR
 拉載電壓Von
 同步拉載
 高速動態負載電流變化率：20KHz上升、下降0.32mA/us-10A/mS
 存儲能力：多達100組
 GO/NG：采用百分比或數值方式設定上下限進行判斷
 RS-232及GPIB（選購）標準界面。

產品簡介
MXX系列可編程直流電子負載采多段式15bits高精密電壓、電流量測線路；可以模擬電源負載瞬時反應并實時量測輸出；遙控測試功能；短路測試；開機自檢測試功能。

MXX系列可采用多路或單路輸出的AC/DC電源、多路或單路輸出DC/DC變換器、電器及電源類電子組件性能的測試。模組化設計，使用者可將所選購之不同負載功率的模組放進系統主機框，通過前控制板的鍵盤、RS-232標準界面或GPIB標準接口控制。

MXX系列采用隔離與地浮接方式，避免造成短路。每個負載模組均具有兩段式電流和電壓量測。主/從接口設計，可單組或同步執行多組電子負載模組拉載

MXX系列可編程直流電子負載采用模組化設計，共有7種不同型號的負載模組，其中包括雙路負載L200，高壓500V負載模組，使用者可依據實際要求，選擇適當?shù)呢?fù)載模組及控制模組外框，組合成負載系統。每個負載模組和控制模組外框之中都有微處理芯片，采用平行架構相聯，具有較佳測試速度。負載模組利用光電耦合器的隔離功能，使每個負載模組間完全獨立，可獨立拉載，或由控制模組外框控制，達到多路輸出電源或并聯使用時的同步測試。

MXX系列內部有自我診斷系統設計，可供維護儀器的日常使用，它還具有OPP、OCP、OVP、OTP及正負極反向保護功能，從而保證了產品的可靠性，是工程測試及自動測試系統整合得以信賴的產品。

MXX系列的負載模組可以工作在定電流CC、定電壓CV及定電阻CR工作模式下。從而可以適應于各種不同的研發及生產測試應用，例如：在定電流CC模式下，很容易模擬電池充放電實驗。

低輸入端阻抗，使負載模組輸入端電壓很低的情況下，也可以達到滿載電流。例如：L100在輸入端電壓為1V時，就可以提供40A的負載電源。對3.3V等低電源測試非常適用。
