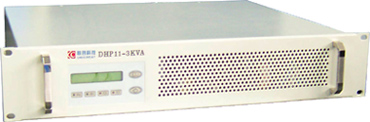

產品概述：
　　DHP11系列正弦波逆變電源是我公司根據通信、電力系統的電源管理模式而設計的電源保護產品。它的體積小、重量輕、效率高；控制電路采用INTEL、MICROCHIP等公司的工業控制專用微處理器作為主控器件，使逆變電源具有更強的實時性、穩定性、可靠性；直流升壓電路運用先進的反灌雜音抑制技術，與共用直流屏的其他設備互不干擾；具備自啟動功能，可滿足無人值守的要求；直觀的LCD液晶顯示，完善的報警功能，智能RS232通信接口，使人機之間溝通零距離，完全可滿足先進的網絡系統使用。

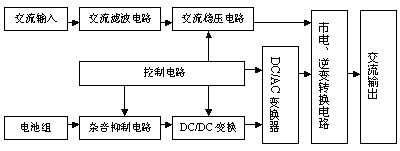

工作原理框圖：


技術參數：
名稱型號　 :　　　　　 DHP11-1KVA　 DHP11-2KVA　 DHP11-3KVA
容量（VA） :　　　　　 1KVA　　　　 2KVA　　　　 3KVA
輸入指標
直流輸入額定電壓　　　　　　　　　　48VDC　　　110VDC　　　220VDC
直流輸入電壓范圍　　　　　　　　　　40V~57V　　92V~132V　　187V~264V
輸入端反灌相對寬頻雜音電流　　　　　≤10%
輸入端反灌相對衡重雜音電流　　　　　≤1%
交流輸入額定電壓　　　　　　　　　　220VAC（單相）
交流輸入電壓范圍　　　　　　　　　　176~264VAC
交流輸入頻率范圍　　　　　　　　　　45Hz～55Hz　
功率因數　　　　　　　　　　　　　　符合EN605552　　　　
輸出指標
輸出電壓　　　　　　　　　　　　　　220VAC±2% （直流供電）
功率因數　　　　　　　　　　　　　　0.8 （感性負載、容性負載）
電壓失真度　　　　　　　　　　　　　線性負載≤3%，非線性負載≤5%　
頻率　　　　　　　　　　　　　　　　50Hz±0.2%
峰值因數　　　　　　　　　　　　　　3 ：1
整機效率　　　　　　　　　　　　　　≥88% （直流供電）
動態響應瞬變范圍　　　　　　　　　　負載在10%-100%或100%-10%之間
　　　　　　　　　　　　　　　　　　變化其輸出電壓≤ 2%
噪聲：（1m）　　　　　　　　　　　　≤45dB
電磁兼容
輸入傳導干擾　　　　　　　　　　　　CISPR 22 CLASS B（滿足辦公環境要求）
輻射干擾　　　　　　　　　　　　　　CISPR 22 CLASS B（滿足辦公環境要求）
安全規范要求　　　　　　　　　　　　滿足GB4943-1995的要求
工作環境
工作溫度　　　　　　　　　　　　　　-5℃~40℃
相對濕度　　　　　　　　　　　　　　0～95％不結露　　　　　
海拔高度　　　　　　　　　　　　　　小于1500米
儲藏溫度　　　　　　　　　　　　　　-25℃~70℃

技術特點：
l 、先進的控制技術：
　　控制電路采用SPWM正弦波調制、16位微處理器控制和先進的軟件編程技術，使逆變電源具有更強的實時性、穩定性靠性，以快速響應外部環境的變化，同時整機的控制線路更為簡潔、可靠。
2 、穩定、可靠的供電模式：
　　該系列逆變電源均配有交流輸入單元，在市電正常時，將市電經穩壓、濾波處理后為負載供電，可滿足各種應用場合的需求，減小直流屏的容量，降低系統配置的成本，提高了運行效率和可靠性。
3 、優異的抗干擾性能：
　　逆變電源內的直流升壓電路運用領先的反灌雜音抑制技術，完全符合電磁兼容標準，確保與共用直流屏的其他設備互不干擾。
4 、超強的過載能力：
　　主功率器件及變換電路均采用超裕量設計，使逆變電源具備很強的適應能力、過載能力及抗沖擊能力。
5 、豐富的顯示信息：
　　使用LCD液晶顯示，可清晰、準確的查閱逆變電源的交流輸入電壓，交流輸出電壓、電流、頻率、機內溫度和電池電壓等，可隨時了解逆變電源的工作狀態。
6 、完善的保護功能：
　　具有交流輸入過、欠壓保護；輸出過、欠壓保護；輸出過載、短路保護；過溫保護、電池欠壓預警、關機等多種保護功能于一體，極大的保證了系統運行的穩定性和可靠性。
7 、智能RS232通信接口：
　　通過RS232接口，配合智能監控軟件與PC機通信，逆變電源的各種參數一目了然的顯示在通信界面上，通過設置，PC機可對逆變電源進行多種功能的直接控制。
8 、靈活的結構方式：
　　結構形式靈活方便，有臺式機箱和臥式19英寸標準機箱等多種規格，也可根據用戶特殊要求定制
