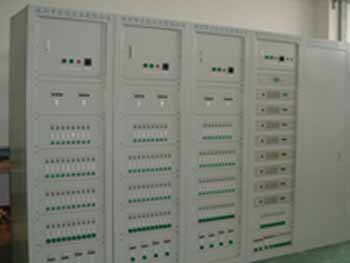

通信用智能型直流電源系統
一、應用范圍
ZNTW電源系統廣范用于接入網、農話；中、小規模模塊局，傳輸中繼承站；微波、衛星通信站；鐵路、電力等通信專用設備。
二、系統特點
1. 采用國際標淮的19〞機柜,模塊化設計；
2. 交流輸入雙路自動投切，輸出分路可根據用戶需要自由配置，裝有德國西門子防雷裝置，有效地控制雷電波的干擾；
3. 電網適應范圍非常寬，,輸入電壓在85V～300VAC范圍內均能工作；
4. 先進的自動均流技術,電流不平衡度小于5%；
5. 模塊采用n＋1備份方式，可帶電插拔,便于維護，每個模塊還內置E2ROM保證模塊完全可以脫離主監控單獨進行工作；
6. 模塊內采用12位D／A轉換，無電位器；
三、技術參數
1. 交流輸入電壓:　　　　　　85V～300V
2. 電網頻率:　　　　　　　　50Hz±10%
3. 交流輸入過壓保護值:　　　　　295V～305V　
4. 交流輸入欠壓保護值:　　　　　75V～85V
5. 功率因數:　　　　　　　　≥0.90
6. 直流輸出額定電壓：　　　　　 -48V DC（-24V）　　
7. 直流輸出電壓范圍:　　　　　　42V～58V（21V～28V）連續可調
8. 輸出限流:　　　　　　　　(30%～105%)×額定電流
9. 負載調整率:　　　　　　　≤±0.2%
10. 電網調整率:　　　　　　　≤±0.1%
11. 動態響應:　　　　　　　　100usmax
12. 雜音電壓
13. 電話衡重噪音:　　　　　　<2mV(300～3400Hz)
14. 峰峰值噪音:　　　　　　　<2mV(0～20MHz)
15. 寬帶噪音:　　　　　　　　<100mV(3.4～150MHz)　　 <30mV(0.15～30MHz)
16. 效率:　　　　　　　　　 ≥90%（100％負載）
17. 絕緣電阻:　　　　　　　 ≥2MΩ
18. 絕緣強度:輸入對地、輸入對輸出之間加1500VAC, 輸出對地之間加500VAC,1min 無閃絡無飛弧
19. 相對濕度:　　　　　　　 ≤90%
20. 環境溫度:　　　　　　　 -5℃～+45℃
21. 可聞噪聲:　　　　　　　 ≤55Db
