單晶硅爐諧波治理

   單晶爐是一種在惰性氣體環境中,用石墨加熱器將多晶硅等多晶材料熔化,用直拉法生長無錯位單晶的設備。單晶爐應用非常廣泛，單晶硅、單晶鍺、單晶砷化鎵等等眾多產品是電子工業及其他高科技行業極其重要的原材料。隨著我國經濟的高速成長，單晶爐的應用將越來越普遍。

   作為工業爐的重要分支之一，單晶爐消耗大量能源，高昂的電費支出，諧波污染造成的產品品質下降已經成為眾多單晶爐用戶的心頭之痛。面對國內外數量眾多的單晶爐用戶環保節能的迫切需求，不少廠家做了很多有益的努力和嘗試。有的試圖用系統保護類瞬變、浪涌、高次諧波抑制產品對單晶爐系統進行技術改造，但實踐應用表明：單晶爐諧波次數主要為5、7、11次諧波（其中5次諧波最大含有量達到40%，7次20%，11次11%，總畸變率達到40~50%，而功率因數最低只有0.4~0.7）。因此這種設備諧波治理不可忽略，節能效果難以令人滿意，更為嚴重的是諧波能量大大超出用電設備承受范圍，長期使用容易損毀，事故頻頻，影響企業生產的正常進行，造成資源浪費，讓用戶非常煩惱。

    我公司針對這類設備而設計的一套濾波補償裝置有效解決上述問題（兩種方式：要求諧波治理和無功補償都達標的，我們采用諧波治理支路+無功調節支路；只是要求無功補償能夠正常運行，功率因數達標，我們采用抑制諧波無功補償方案），既能治理諧波又能補償無功，可徹底解決諧波污染及提高功率因素，經濟效益明顯，一般可在短期收回投資成本。

主要特點:　

   1、針對用戶系統專門設計制造，消除特性諧波如:5次、7次、11次、13次等，濾波效果明顯。

   2、既能治理諧波又能補償無功，

   3、濾波裝置投入后用電質量可明顯改善，可改善沖擊負載引起的電流沖擊，減少電壓波動和抑制電壓閃變，提高電壓穩定性，改善電壓質量。功率因數可提高到0.95以上，使用戶線損降低可提高配電變壓器的承載效率，經濟效益明顯。

   4、采用高性能真空開關投切各濾波支路，完善的控制系統，保護功能齊全，具有短路保護、過壓保護、過流保護等，運行可靠，操作簡單。

   諧波治理帶來的好處：

1、安裝諧波治理裝置后，有效的降低了諧波電流，增加了變壓器的有效容量，可增加相應的帶載能力，減少擴容所需的投資。

2、安裝諧波治理裝置后，可有效的降低變壓器的損耗，提高變壓器的安全運行系數，起到節能降耗的目的。

3、減少無功罰款。

DFC-F低壓非調諧式無功補償濾波裝置

傳統低壓無功補償裝置都采用分級投切并聯電容器方法,若補償負荷為非線性負載,不但功率因數低,而諧波電流放大,補償支路的電容器往往會引起諧波電流放大，并使電容器損壞，無功柜無法投入。采用電容支路串聯電抗系數為5.5％或7 ％、8 ％12.5％、14％的電抗器避免諧波電流放大，使電容柜正常運行，提高功率因數，降低線損，節能效果明顯。特別適用于補償基波無功為主，諧波治理為次要的場合。

電容回路串聯電抗器的電抗系數按系統中最低次而諧波電流較大，補償支路中的電容器

諧波計算；

電壓等級0.4-1Kv ，頻率：50Hz

模塊結構

功率因數≥　0.95;

智能化控制,按一、二、四設定支路，自動投切：

智能控制器顯示電參數：電壓、電流、有功功率

諧波分析：顯示3 , 5 , 7 , 11 , 13 諧波電壓和諧波電流

特別適用于補償基波無功為主，諧波治理為次要的場合。

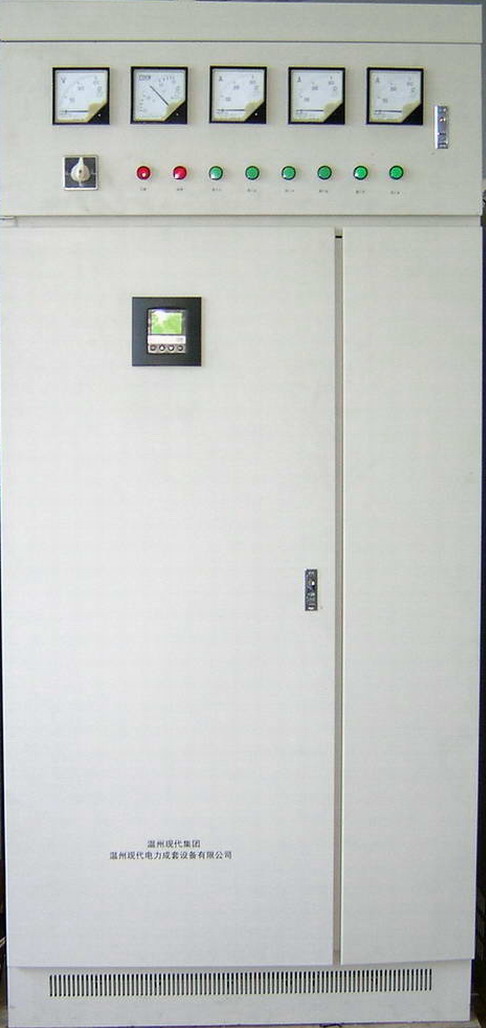

DFC-T低壓無源電力諧波濾波裝置

DFC-T低壓無源電力諧波濾波裝置（以下簡稱低壓濾波器）根據電感和電容L 一C 串聯諧振原理，對某次諧波呈現低阻抗，使該次諧波電流流入濾波回路，濾除電力諧波。典型諧波濾波回路有5 次、7 次、11 次、而電容器產生基波無功電流補償無功功率，使該次諧波電流流入濾波回路，濾除電力諧波。典型諧波濾波回路有5 次、7 次、11 次13 次，電容器產生基波無功電流補償無功功率，使電網的功率因數和注入電網的諧波電流及諧波電壓達到國家標準。裝置已廣泛應用于冶金、礦山、建材、港口、石化、汽車制造、橡膠廠、公共事業、金屬壓延廠、電解行業、水泥廠、醫療等等行業。

主要特點

▲采用智能型控制，實現自動投切，響應速度快, 投切精度高；

▲ 對控制回路的電源加裝特殊濾波單元，保證控制回路電源長期穩定可靠；

▲ 采用干式自愈全膜濾波專用電容器；

▲ 采用“濾波回路單元”組合結構，柜內布置合理；

▲ 電壓等級：0.4KV-1KV ;

▲ 諧波電流濾除率＝60-90 % ;

▲ 母線電壓諧波總畸變率THDv< 5 % ，達到國家規定；

▲ 功率因數cos￠≥91-0.95;

▲ 降低諧波電流可節約電費7-8 % ，而提高功率因數降低線損，不但減少電費支出，還得到獎勵。

我公司是專業生產濾波補償裝置、諧波治理裝置的專業廠家。ISO9001質量體系認證，信息產業部通信設備進網許可認證，美國通用電氣（GE）公司中國地區穩壓器唯一供應商，美國EMERSON（艾默生）公司穩壓電源OEM商；航天科技集團環境試驗認證軍用電源定點生產廠家。詳情可瀏覽我公司網站：www.wzmodern.com
