本系列產品電涌保護器適用于攝像機、視頻信號放大器、視頻信號分配器、矩陣切換器、畫面分割器、視頻、監視器等設備的視頻線路上的雷電及電涌的防護。

l 產品采用進口半導體箝位器件及優質氣體放電管，經嚴格篩選，質量穩定。

l 對過電壓響應快速（動作時間小于1ns）。

l 箝位準確，輸出殘壓低，插入損耗小，設計合理，工藝考究，傳輸性能優越等優點，能有效地保護視頻設備和保證圖象正常顯示的要求。

l 本產品接口形式為BNC，J/J或J/K可選，阻抗75Ω，應用于視頻信號線路端口防護。帶寬為200MHZ, 保護端口數有單口及16口等，可一體化設計。


產品安裝位置與應用

l 本系列產品安裝于LPZ0B區至LPZ3區交界處的視頻線路BNC接口端。

l 典型應用于監控、保安系統，閉路電視系統等設備的視頻線路上的保護，防止因地電位升高或線路感應過電壓對設備的損壞。

l 所有接線必需保證牢固及可靠電氣聯接，防雷接地應符合防雷規范要求（接地電阻推薦不大于4Ω），并且接地線盡量做到短而直。導線線徑規格

產品技術指標與其他:

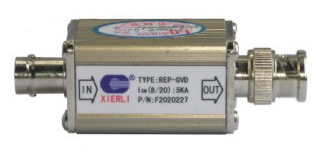

型　號
REP-GVD
REP-CCTV

標稱電壓UN
-6V/+1V
-6V/+1V

最大持續操作電壓
-8V/+1.4V
-8V/+1.4V

標稱放電電流

ISN（8/20μS）
2.5 kA（芯線／屏蔽）　
5 kA（屏蔽／地）　
最大放電電流

Imax（8/20μS）
5kA（芯線／屏蔽）　
10kA（屏蔽／地）　
1KV/μS時電壓

保護級別UP
≤15V（芯線／屏蔽）　
≤600V（屏蔽／地）　
輸入輸出阻抗
75Ω　
響應時間tA
< 1 ns

插入損耗
　 ≤0.5 dB
≤0.2 dB　

帶寬fG
200MHZ

數據傳輸率VS
16Mbps

接口方式
BNC：JJ／JK

外殼材料
屏蔽金屬鋁

外形尺寸
25×25×74.5mm
25×25×63mm

訂貨號
JJ
800401
JJ
800403

JK
800402
JK
800404
