“中集牌(SCGC)” 15kW、460V、60Hz CIMC系列、SCGC系列、ZJ系列冷藏箱專用柴油發電機組是一種專為冷藏箱制冷系統提供三相電力的柴油發電設備。
柴油發電機組框架完全由鋼結構經重型焊接而成，并在任意一個方向上都能經受至少5倍的重力加速度的力的沖擊和振動。高強度的箱體結構及防縱傾和橫傾安裝方式，使其工作更加可靠和安全。

發電機組適合鐵路運輸、公路運輸及海運。
框架內包含水冷式柴油機、發電機、蓄電池、控制箱及儀表。

框架、油箱、金屬門板、控制箱、動力輸出屏外表面噴涂了高強度抗沖擊油漆。表面油漆系統符合下列規定
（1）底漆：富鋅底漆
（2）中間漆：環氧樹脂漆
（3）面漆：聚脂漆
(4) 標準色：框架、油箱外表面為黑色；金屬門板、控制箱、動力輸出屏外表面為白色
緊固件和鉸鏈為不銹鋼材料制作或經鎳磷鍍處理以最大限度地防止海水和鹽霧的腐蝕

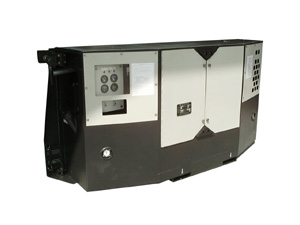

掛壁式柴油發電機組是專門為安裝在國際標準冷藏箱的前端上部，為制冷系統提供三相電力設計的。通過專用鎖具能與集裝箱上部鑄造角件的二只安裝孔快速連接，并通過機組底部側面兩個專用螺栓緊固在冷藏箱上，以增加其安全性，安裝及拆卸僅需數分鐘時間。發電機組框架完全由鋼結構經焊接而成，并在任意一個方向上都能經受至少5g的加速度力的沖擊和振動。
機組型號 CIMC-1EV ZJ-1EB SCGC-1GL
額定功率 (kw) 15
額定電壓 (V) 460或440
額定頻率 (Hz) 60
外型尺寸 長 (mm)　2310
寬 (mm)　660
高 (mm) 1100
重量 (kg)　950(含潤滑油及冷卻液)
柴油機 型號 4TNV88-GGE V2203-BG 4L22BD-RF
制造商 日本洋馬 日本久保田 山東華源萊動
型式 直立四沖程風扇水箱水冷柴油機
氣缸數 4 4 4
缸徑 (mm)　88 87 85
行程 (mm)　90 92.4 95
持續功率 (kw)　19.6 20.2 21
總排量 (L) 2.19 2.197 2.156
最大功率 (kw) 23.7 24.4 25.4
轉速 (r/min)　1800
冷卻液容量 (L)　8
潤滑油容量 (L)　8
燃油箱容量 (L)　458 388 410
燃油消耗

L/h


100% (15kw) 5 5.3 5.2
75% (11.25kw) 4 4.2 4.1
50% (7.5kw)　3 3.2 3.1
25% (3.75kw)　2.2 2.3 2.2
0% (0kw)　1.4 1.5 1.4
空濾器型式 重型油浴式
啟動系統 12V電啟動
冷啟動輔助 空氣加熱器
充電發電機 12V柴油機機帶充電發電機
發電機 型號 RF-15-CIMC
制造商 馬拉松
絕緣等級 F/H
勵磁方式 無刷自勵
控制系統 控制器 日本洋馬 日本久保田 日本久保田
儀表 計時表、水溫表、油壓表、充電電流表
安全保護 低油壓、高水溫、短路及過載安全停機保護
發電機組控制 啟動/停機開關、機組故障指示燈
輔助系統 蓄電池 12VDC-100AH免堆護蓄電池　
動力輸出插座 ISO標準接線盒、符合CEE-17標準，32 安培，接地極為3時指針方向　
燃油油位表 美國進口機械式油位表　
主開關 美國進口25A主開關，開關跳閘后需人工復位　
低油壓開關 100±20kpa　
高水溫開關 97℃±2℃　
質量認證體系　ISO9001:2000
