1、整套太陽能供電系統必要部件介紹：
太陽能供電系統由太陽能電池組件、太陽能控制器、蓄電池（組）組成。如輸出電源為交流220V或110V，還需要配置逆變器。各部分的作用為：
　　（一）太陽能電池組件：太陽能電池組件是太陽能供電系統中的核心部分，也是太陽能供電系統中價值最高的部分。其作用是將太陽的輻射能量轉換為電能，或送往蓄電池中存儲起來，或推動負載工作。太陽能電池組件的質量和成本將直接決定整個系統的質量和成本。
　　（二）太陽能控制器：太陽能控制器的作用是控制整個系統的工作狀態，并對蓄電池起到過充電保護、過放電保護的作用。在溫差較大的地方，合格的控制器還應具備溫度補償?shù)墓δ堋Ｆ渌�附加功能如光控開關、時控開關都應當是控制器的可選項。
　　（三）蓄電池：一般為鉛酸電池，小微型系統中，也可用鎳氫電池、鎳鎘電池或鋰電池。其作用是在有光照時將太陽能電池組件所供出的電能儲存起來，到需要的時候再釋放出來。
（四）逆變器：在很多場合，都需要提供220VAC、110VAC的交流電源。由于太陽能的直接輸出一般都是12VDC、24VDC、48VDC。為能向220VAC的電器提供電能，需要將太陽能供電系統所供出的直流電能轉換成交流電能，因此需要使用DC-AC逆變器。在某些場合，需要使用多種電壓的負載時，也要用到DC-DC逆變器，如將24VDC的電能轉換成5VDC的電能（注意，不是簡單的降壓）。

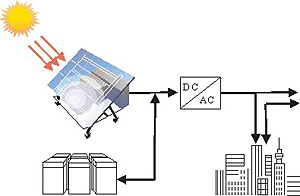

原理圖如下：

2、太陽能供電系統的設計需要考慮如下因素：
Q1、 太陽能供電系統在哪個地區使用？該地日光輻射情況如何？
Q2、 系統的負載功率多大？
Q3、 系統的輸出電壓是多少，直流還是交流？
Q4、 系統每天需要工作多少小時？
Q5、 如遇到?jīng)]有日光照射的陰雨天氣，系統需連續供電多少天？
Q6、 負載的情況，純電阻性、電容性還是電感性，啟動電流多大？
Q7、 系統需求的數量，數量越大，發電成本會降低。
3、技術方案與報價
一、 用戶對負載的要求：
1、 整套系統的最大負載功率：200W
2、 負載工作電壓和頻率：DC24V
3、 系統設計的工作時間：每天24小時滿負載運行，考慮2個陰雨天能正常工作
二、 系統工作的環境
1、 系統工作地點：河南洛陽至三門峽高速公路
2、 系統工作緯度： 34.7度
3、 全年日照時間： 2000-3000小時
4、 日平均有效日照時間：6小時
5、 安裝最佳傾角：南向40～45°水平傾角
三、 智能太陽能供電系統配置方案
1、 太陽能電池組件：選用單晶硅太陽能電池組件，保證使用壽命25年，峰值功率設計為480Wp，采用單體組件規格采用24V120W電池板4塊， 4塊太陽能電池板并聯連接，太陽能板放置形式：南向40～45°水平傾角；太陽能板安裝方式：太陽能板分2層安裝，凈空5米以上支架連接，24V120W電池板具體的規格如下

型號　　 Parameter　　 Type 最大值
Max Power
(W) 外形尺寸
Dimension
(mm) 重量
Weight
(kg) 最大工作
電流Max
(A) 最大工作電壓Max Voltage (V) 短路電流
Short Circuit
A 開路電壓Open Circuit
Voltage (V)
SL120W/24 120
太陽能電池組件報價：480Wp×40元/Wp=19200元
2、 太陽能專用智能控制器： 采用24V15A光伏專用控制器一臺，維保2年，24V電壓輸入，額定電流：15A，主要功能：充放電控制，溫度補償、預留應急充電接口，蓄電池電量監控，工作溫度：-20℃～60℃，充滿斷開電壓值：27.8～28.0V，虧電斷開電壓值：21.8～22.0V，恢復連接電壓值：26.2～26.4V，溫度補償系數：-3～7mV/，控制損耗：不超過額定充電電流的1%，充放電回路壓降：不超過系統額定電壓的5%，應急充電接口額定電流：＞300A 。電源控制其器安裝在系統攝像機的機箱內。
太陽能控制器報價：　　　　　元
3、 免維護鉛酸蓄電池組：采用密封閥控免維膠體蓄電池2V400AH，額定容量：400Ah，額定電壓：2V DC，蓄電池個數：12節，低溫工作性能：-10條件下蓄電池充放電效率不低于65％，蓄電池高溫工作性能：40℃條件下蓄電池充放電效率不低于95％，蓄電池壽命要求：-10℃～40℃環境下免維護連續工作3年后蓄電池容量衰減不超過20％，蓄電池電量報警后3小時內，以100A以上大電流快速充電。蓄電池組的安裝方式：放置在保溫箱內；蓄電池容量監測儀安裝方式：放置在保溫箱內；
使用美國冠軍2V蓄電池規格表如下表：

型號 額定電壓(V) 額定容量25℃（AH） 尺寸 重量(KG) 端子
10HR 1.8V/CELL 1HR 1.6V/CELL 長±1
(mm) 寬±1
(mm) 高±2
(mm) 總高±2
(mm)
GM400 2 400 260 211 175 330 365 30.5 F
免維護鉛酸蓄電池組報價：　　　 元/節×12節=　　　 元
4、 蓄電池柜及連接安裝 ：性能要求：無源、環境溫度-10℃～40℃條件下放置48小時箱內溫度保持在0℃～30℃。尺寸要求：壁厚＜100mm，到現場安裝。保溫箱安裝方式：在攝像機立柱附近開挖2500*450*1200mm的長條形地井，井底磚砌加高100mm，四壁磚砌加高300mm(距底），內涂防水層，并預留走線孔和排水孔，上蓋100mm厚預制水泥井蓋，填土700mm，地井內部涂3層厚防水涂料，蓄電池外表面采用發泡劑包裹，隨后將蓄電池井內空間填充泡沫塑料、舊棉絮等保溫材料。
蓄電池保溫箱連接輔件報價：　　　 元
5、 系統裝卸及運費：采取汽運，暫按　 元/套計算，多退少補。
整套太陽能供電系統價格合計：　　　　 元（含稅）
補充說明：
1、 在該系統安裝環境下，正常光照1天（光照不小于8小時）可供200W的負載使用24小時/每天，在不連續陰雨的條件下，電池充足電后可連續工作2天。
2、 該系統蓄電池組的配置已經考慮了溫度對電池性能的負面影響，用戶也可自行配置其他品牌電池。
4、 具體配置可以根據需求靈活改變,成本也會相應改動,詳細的配置情況可以咨詢世聯光電24小時咨詢電話0431-8835926.
