概述：
BL1117 是一款低壓差的線性穩壓器，當輸
出1A 電流時，輸入輸出的電壓差典型值僅為
1.2V。
BL1117 除了能提供多種固定電壓版本外
（Vout＝1.8V,2.5V,2.85V,3.3V,5V），還提
供可調端輸出版本，該版本能提供的輸出電
壓范圍為1.25V~13.8V。
BL1117 提供完善的過流保護和過熱保護功
能（BL1117 正常工作環境溫度范圍極寬，為
-50℃～140℃），確保芯片和電源系統的穩
定性。同時在產品生產中應用先進的修正技
術，確保輸出電壓和參考源精度在±1%的精
度范圍內。

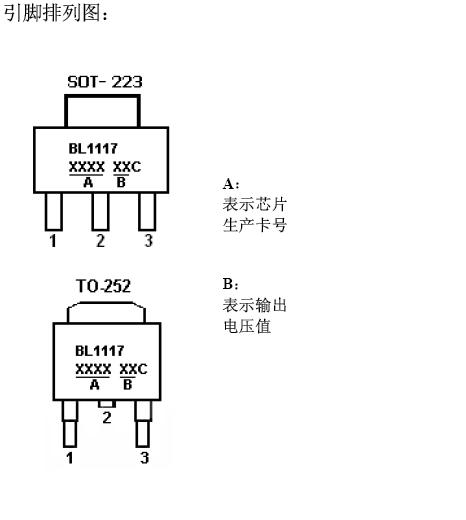

BL1117 采用SOT-223,TO-252 封裝形式。
特點：
. 包括三端可調輸出和固定電壓輸出版本
（固定電壓包括1.8V，2.5V，2.85V，
3.3V，5V 等，其他電壓規格可根據用戶定
制）
. 最大輸出電流為1A
. 輸出電壓精度高達±1％
.穩定工作電壓范圍為高達15V
. 電壓線性度為0.2％
.負載線性度為0.4％
. 環境溫度：TA 的范圍是-50℃~140℃
用途：
. 計算機主板、顯卡
.LCD 監視器及LCD TV
. DVD 解碼板
. ADSL 等設備
. 開關電源的后級穩壓
