一、GPA441 BUPS系統配置
標準配置
1、GPAD132M25.2-2A整流模塊1個；

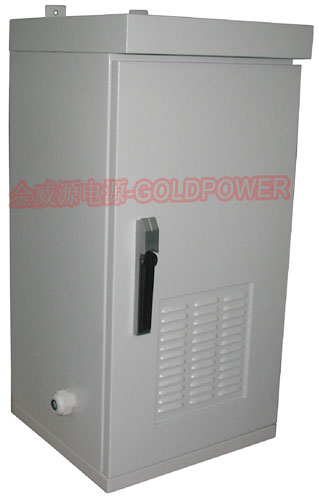

2、GPA441 電源機柜1個；
3、+24V蓄電池100Ah 兩節（客戶選配）；
4、配件及說明書一套。
二、GPA441 BUPS的技術性能
GPA441 BUPS電源系統適用于戶外移動通信系統，也可用于其它通信設備供電。
2.1基本工作原理
交流電源通過AC-SWITCH空氣開關控制后，進入整流模塊，AC SWITCH對交流電源起到過載、短路保護作用。+25.2V、GND是電源的主輸出，是客戶的負載接口；用戶的電池接在BAT+和BAT-端口，通過空氣開關BAT SWITCH以及下電接觸器KM1后接入電源系統的直流輸出側，BAT SWITCH空氣開關對電池起到關斷控制以及提供過載、短路保護作用。
系統正常情況下，電源將輸出+25.2V，并對蓄電池充電。如果出現市電故障，此時系統將改由電池供電，隨著電池的放電，電池端電壓開始下降，當電池電壓低于22V±0.5V時，監控模塊上報電池欠壓告警信號，當電池電壓降到21V±0.5V時，監控模塊控制接觸器KM1動作，關閉+25.2V輸出，此時電源系統將停止工作。當外部市電恢復，系統將同時恢復正常工作狀態。
2.2 性能指標
1) 交流輸入
額定輸入電壓：120 VAC /220VAC
最大輸入電流：15A
頻率：60HZ/50Hz；43～67HZ
2) 電池輸入
蓄電池組的正、負極與整流模塊的直流輸出并聯（極性一致），工作在浮充或均充狀態。
3) 直流輸出
標準電壓：+25.2VDC
直流總輸出電流：40A  (當電壓低于120V時，降為80％額定負載輸出)
直流輸出：20A×2路
電池輸出：20A×2路
交流輸入：15A×1路
4) 直流輸出雜音
峰-峰值雜音電壓：≤200mV（20MHz范圍內）
5) 穩壓精度
電源系統穩壓精度： ≤±1％
6) 工作效率：≥90％
7) 絕緣電阻：
直流部分、交流部分、機殼之間的絕緣電阻≥10MΩ (試驗電壓500Vdc)
8) 絕緣強度：
對交流輸入與直流輸出部分施以50Hz的交流電壓1500Vac，漏電流≤30mA，一分鐘無擊穿飛弧；交流部分與機殼施以50Hz的交流電壓1500Vac，漏電流≤30mA，一分鐘無擊穿飛弧；對直流輸出與機殼之間施以50Hz的直流電壓500Vdc，漏電流≤10mA，一分鐘無擊穿飛弧。
9) 機械特性：
冷卻方式：風機強制冷卻
系統尺寸（長413mm×寬410mm×高889.8mm）：
系統重量：約41.6Kg
10) 工作溫度
GPA441 BUPS電源系統在大于-40℃時上電(但不給負載供電)，在-20℃~+60℃正常工作。當溫度高于65℃時，電源系統降額工作
