概述

調壓器系列為機電工業第十四批節能產品。具有調壓、控溫、調速、調光、功率控制等特點，使用范圍十分廣泛，TDGC2、TSGC2外形顯方形，美觀大方，稱新型產品。

使用場合

□化工       □冶金       □儀器儀表       □機械制造       □輕工工業

產品特點：

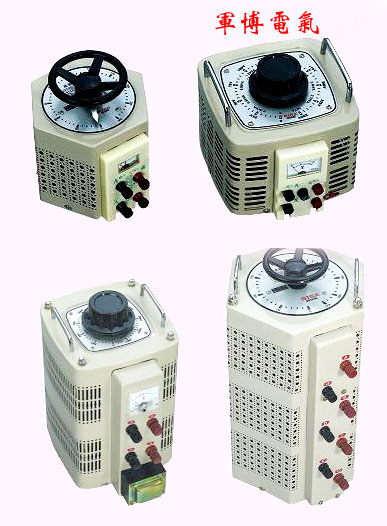

TDGC2J/TSGC2J系列接觸式調壓器采用進口硅鋼片，經先進加工工藝制作而成的節能型新產品。根據需要的電壓，單相接觸式調壓器可以從0～250V或0～300V（特殊）進行自由調整，三相接觸式調壓器可以從0～430V或0～520V（特殊）進行自由調整。

■適用范圍：

       該系列產品廣泛應用于工業生產、科學試驗及家用電器的測試等領域中的調壓設備、檢驗和試驗設備、整流設備、電器產品老化實驗設備、功率控制設備，實現調壓、控溫、調速、調光和功率控制等目的。

■主要結構：

①單元結構：

 單相2KVA～50KVA調壓器為調壓單元結構，一個表面具有一定寬度的磨光部位的線圈固定在專門設計的底座上，接觸組的碳刷在彈簧壓力下與線圈的磨光表面緊密接觸，轉動手輪帶動碳刷在線圈磨光表面上滑動進行調壓，單元調壓器一般為臺式，外面有防護通風罩。
②單相組裝結構：

單相大容量調壓器是由幾個相同規格的單元組裝而成，各單元的碳刷接觸組裝在同一主軸上，線圈輸入端并聯連接，輸出端連接平衡電抗器，以平衡單元間電流分布并抑制環流。

■基本原理：

 調壓器就是匝比連續可調的自耦變壓器，當調壓器碳刷借助于手輪，主軸和刷架作用，沿線圈的磨光表面滑動時，就可連續地改變匝比，從而可以無級而平滑的調節輸出電壓。

■產品特點：

 調壓器具有效率高，漏磁小，損耗小，溫升低，噪音低，震動小，瞬間過載能力強，使用方便、可靠，能長時間運行等特點。其中線圈是調壓器是主要組成部分,它具有以下性能：

1. 采用高導磁有取向直鋼片，因此損耗小。

2. 采用機械自動繞線，匝與匝之間均勻，每一條線拉直與平行，因此接觸面平整。

3. 采用耐熱的樹脂材料來浸漆、固化，使調壓器更耐熱。

4. 采用機械研磨，使接觸表面平滑如鏡。

5. 采用傳統多碳刷設計，使電刷的接觸面增大，減小每個碳刷承受的電流，降低溫升。

6. 采用高性能的電刷，增加導電率，消滅火花。

7. 采用銅表面焊接，減少接觸電阻，降低溫升。

8. 采用耐熱的彈性金屬材料，使機械壓力長期穩定，減少接觸的溫升。

注：特殊規格,可按實際要求訂做。
