一、概   述

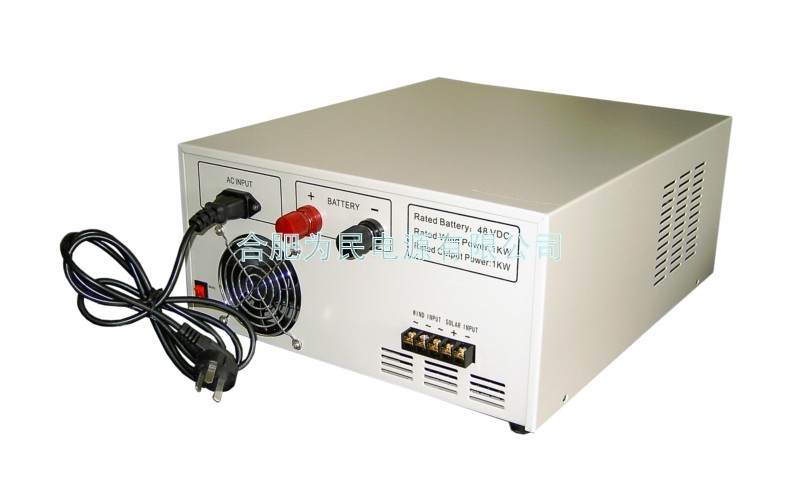

我公司生產的風光互補控制逆變器，是集太陽能、風能控制和逆變于一體的智能電源。即設備可控制風力發電機和太陽能電池對蓄電池進行智能充電，同時，將蓄電池的直流電能逆變成額定電壓輸出的正弦波交流電，供用戶負載使用。

設備外觀大方、液晶指示直觀、操作方便。具有交流自動穩壓輸出、過壓、欠壓、過載、過熱、短路、防雷、PWM卸載、過壓自動剎車、蓄電池反接和開路保護等完善的保護功能。核心控制元件采用美國原裝微控制器，功率器件則采用優質的進口器件。本電源整機效率高，充電效率高，空載損耗低。經大量實踐證明，該系統運行安全、穩定、可靠，使用壽命長。具有較高的性能價格比。

二、設計特點

1、純正弦波輸出：相對于方波或修正正弦波（階梯波）具有更強的帶負載效果和帶負載能力。設備可帶感性負載和其它任何類型的通用交流負載，帶冰箱、電視機和收音機等設備無干擾和噪音，且不會影響負載設備的性能和壽命。

2、PWM無級卸載：在太陽電池板和風力發電機所發出的電能超過蓄電池和逆變輸出需要時，控制系統必須將多余的能量通過卸荷釋放掉。普通的控制方式是將整個卸荷全部接上，此時蓄電池一般還沒有充滿，但能量卻全部被耗在卸荷上，從而造成了能量的浪費。有的則采用分階段接上卸荷，則階段越多，控制效果越好，但一般只能做到五六級左右，所以效果仍不夠理想。我公司采用的控制方式是PWM（脈寬調制）方式進行無級卸載，即可以達到上千級的卸載。所以，在正常卸載情況下，可確保蓄電池電壓始終穩定在浮充電壓點，而只是將多余的電能釋放到卸荷上。從而保證了最佳的蓄電池充電特性，使得電能得到充分利用，并確保了蓄電池的使用壽命。

3、穩定性高：由于本系統具有過壓、欠壓、過載、過熱、短路、反接、防雷、蓄電池開路保護、PWM卸載和過壓自動剎車等完善的保護功能，從而確保了系統的穩定性。

4、控制逆變一體：結構簡單，維護方便。

5、風光互補：由于風力資源和陽光資源在不同的地域、季節、天氣條件下分布不同，采用風光互補系統具有一定的互補性。同時充分利用風能和光能資源發電，可減少采用單一能源可能造成的電力供應不足或不平衡。

6、高效率變壓器隔離：整機逆變效率高，空載損耗低。

7、液晶顯示蓄電池電壓和充電電流： 使得用戶能夠直觀了解風機充電電流的大小和蓄電池的狀態，并可以根據蓄電池的電壓來調節使用負載的大小和時間。從而使產品設計更加人性化。

8、數字化智能控制： 核心器件采用功能強大的單片機進行控制，使得外圍電路結構簡單，且控制方式和控制策略靈活強大，從而確保了優異的性能和穩定性

三、技術參數
