射頻電磁場輻射抗擾度測試系統GTEM室
所屬類別：電源配套分類>>電磁兼容
電子信箱：sales@empek.com.cn
聯系電話：021-64851854
聯 系 人：樊檳
更新時間：2009-9-29 14:41:04

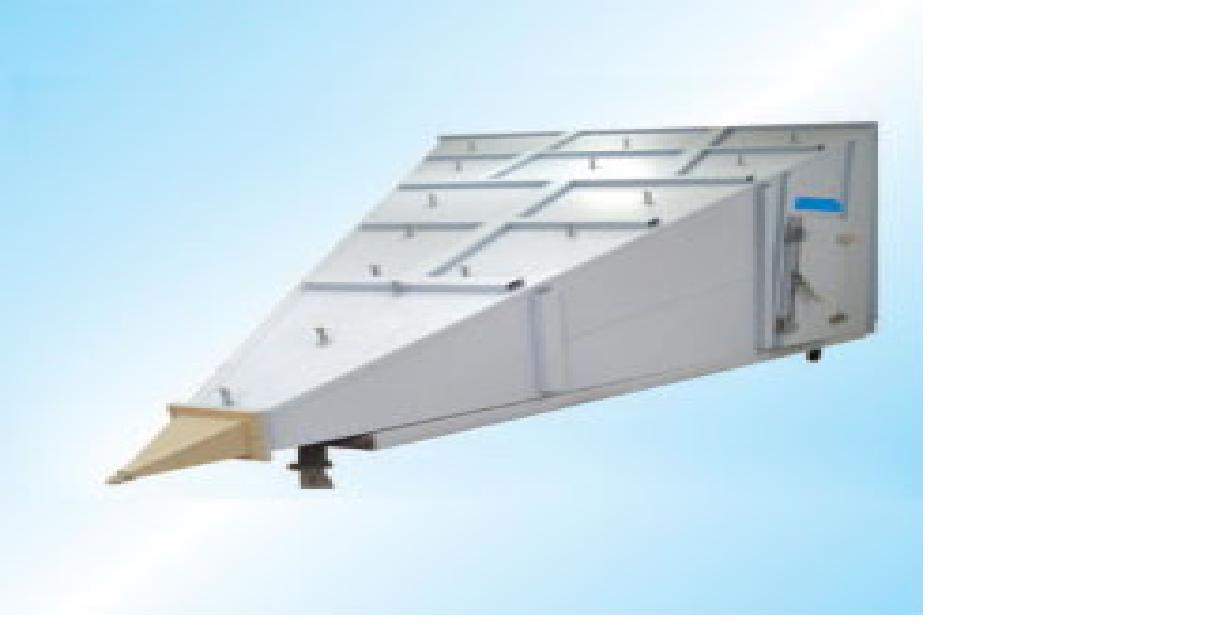

GTEM室（吉赫芝橫電磁波室）是近年來國際電磁兼容領域發展的一項新技術。GTEM室有五個主要特點：①擁有與TEM室的低頻段和射頻電波暗室同樣優越的頻率特性。②極高的性價比。③系統安裝可拆卸，安裝場地不受限制，可在短時間內安裝就緒。④優異的頻率特性，適合進行電磁脈沖發射的抗擾度試驗。⑤由于測試環境有良好的重復性，試驗結果更加可靠、有效。
GTEM室的射頻電磁場輻射抗擾度測試系統符合IEC61000-4-3和GB/T17626.3標準的要求。
值得一提的是，上海易湃科電磁技術有限公司更提供基于該測試系統基礎上的發射限值測試升級系統。
GTEM室射頻電磁場輻射抗擾度測試系統結構框圖
原理說明
P為輸入功率（W） R為阻抗（50Ω） h為導體高度（底板到芯板的高度） V為輸入電壓 D為系數，電纜等損耗為1dB時，D＝0.891 3dB時，D＝0.708 若P＝4W，h＝1m，D＝0.708，則E＝10V/m 可見，用GTEM室做EMS測試時得到的場強比天線法采用同樣大小的放大器時得到的場強要大得多，因此這個系統有較高的性能價格比，為企業開展小型產品EMS測試的首選方案。
電場強度相對于射頻輸入功率的表達式為
E＝V/h＝(PR)1/2/h
在實際選用放大器時，還應當考慮電纜和其他損耗
E＝V/h＝D(PR)1/2/h
這里，E為電場強度（V/m）
