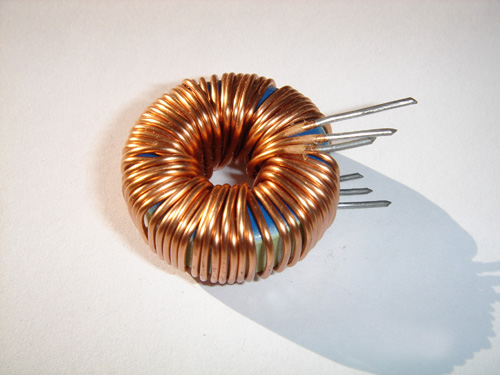

環形電感--TC型

特征：

廣泛應用與電源轉換和線路濾波器；
線圈繞在鐵粉磁環上；
合乎成本的設計；
從小體積手繞到大體積機繞；
130°C  UEW-NY 銅線；
高飽和電流；
外涂以凡立水（透明膠）；

料號說明：

（1）產品類型：環型電感器，即TC型；
（2）電感值：例如：101 表示 100uH；
（3）電感容許公差：J：+5%；K：+10%；M：+20%；
（4）電流單位為安培；
（5）鐵芯：外徑=0.5寸；
（6）鐵芯材質：“-26”或“-52”；

特性：

電感范圍：1.0uH 到10000uH 之間；
額定電流：基于電流強度約為8.0A/mm2 ；
額定頻率：“-26”：50Hz~100Hz；“-52”：10KHz~500KHz；
工作溫度：-55°C  到 125°C ；
測試儀器：
電感值：使用LCR儀器到1KHz的頻率下測量；
直流電阻：毫安表（Milli-ohm meter）；

應用：

電源供給器；
開關電路；
珪控整流器和晶閘管控制電路；
輸出扼流；
EMI / RFI 扼流圈；
其他濾波器；
