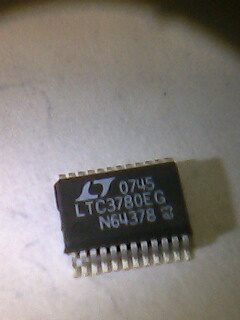

LTC^®3780 是一款高性能降壓-升壓型開關穩壓器控制器，可在輸入電壓高于、低于或等于輸出電壓的條件下運作。恒定頻率電流模式架構提供了一個高達 400kHz 的可鎖相頻率。憑借 4V 至 30V (最大值為 36V) 的寬輸入和輸出范圍以及不同操作模式間的無縫切換，LTC3780 成為汽車、電信和電池供電型系統的理想選擇。

該控制器的工作模式是通過 FCB 引腳來確定的。對于升壓應用，F(xiàn)CB 模式引腳能夠在突發模式(Burst Mode^®) 操作、不連續模式和強制連續模式之間進行選擇。在降壓操作期間，F(xiàn)CB 模式引腳可在跳周期模式、不連續模式和強制連續模式之間進行選擇。突發模式操作和跳周期模式可在輕負載條件下實現高效操作，而強制連續模式和不連續模式則工作在一個恒定的頻率上。

由一個輸出過壓比較器和內部折返電流限制電路提供了故障保護功能。當輸出處于其設計調整點的 7.5% 以內時，電源良好輸出引腳將發出指示信號。
