V20-C/2，V20-C/1+NPE
產品詳情
 |

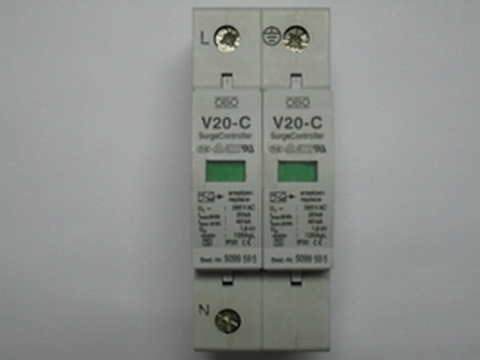

產品描述V20-C/2，V20-C/1+NPE |
|
|
| 特性 V 20-C |
使用優點 |
| 電量金屬氧化物壓敏電阻 |
保護器可以應付頻繁的動作,壽命長 |
| 可插拔式部件 |
保護器模塊可以帶電插拔進行測試或更換 |
| 1到4片的底座之間已連接進行 |
通過帶標志端子,安裝簡單 |
熱感斷路器和視窗指示裝置
|
對保護器的工作狀態一目了然 |
| 帶NPE火花間隙模塊的保護器 |
使用范圍（TN-C-S TN-S TT It），結構更安全 |
| C 25-B+C/NPE具有反向插入保護 |
保護器模塊簡單、專業的安裝 | |
|
功能和應用領域
根據DIN VDE 0675,Part 6(Draft 11.89)A1,A2的要求，浪涌保護器V 20-C是屬于C級的電涌保護器。它保護電氣設備免受各種電壓浪涌的危害。可提供從單模塊到4模塊的不同型號。
型號V 20-C/3+NPE（C級）是用于TN-C-S、TN-S、TT和IT系統中特別的浪涌保護器。該保護器是根據DIN VDE 0100,Part 534/A1的新需求進行設計的，并達到簡單、安全的安裝。
V 20-C內含一個有高非線性特性（α＞30）的氧化鋅壓敏電阻。該器件具有響應時間短、保護水平低、高通流量和長壽命的優點，特別當雷擊電涌通過保護器后，后續電流不會出現。
如果浪涌保護器由于過載發生損壞，內置的斷路裝置將及時動作，中斷與電源的連接，同時故障指示顯示窗的顏色由綠色變?yōu)榧t色。 |
|
安裝
V 20-C能夠容易地安裝于任何配電箱或者開關箱內的35 mm導軌上。多模塊保護器的各模塊在工廠里已經由內置接地跳線連接，所以保護器只需要做一次接地（PE）連接。NPE保護模塊C 25-B+C/NPE和底座之間的巧妙設計，使模塊不能被反向插入。這保證了保護器模塊的正確安裝。 |
|
技術參數
電涌保護器
型號 |
V 20-C |
| 75 |
150 |
280 |
320 |
385 |
440 |
550 |
最大持續操作電壓 UC AC
（最大允許操作電壓） UC DC |
75 V~
100 V- |
150 V~
200 V- |
280 V~
350 V- |
320 V~
420 V- |
385 V~
505 V- |
440 V~
585 V- |
550 V~
745 V- |
| 雷電保護區 |
0→2 |
等級－按照DIN VDE 0675 Part 6（Draft 11.89）A1,A2
－按照IEC 61643-1 |
C
Ⅱ級 |
| 測試標準 |
IEC 61643-1,prEN 61643-1,
E DIN VDE 0675-6:1989-11 and Part 6/A1 |
| 標稱放電電流 In（8/20） |
15 kA
|
20 kA |
15 kA |
整體最大放電電流 Imax（8/20）
V 25-B+C/1
V 25-B+C/2
V 25-B+C/3
V 25-B+C/4 |
40 kA
75 kA
110 kA
150 kA |
最大放電電流
（單模塊） Imax（8/20）
|
40 kA |
電壓保護水平
Up在1 kA（8/20）
Up在5 kA（8/20）
Up在In時 |
≤300 V
≤350 V
≤400 V |
≤500 V
≤650 V
≤700 V |
≤900 V
≤1.1 kV
≤1.4 kV |
≤1.0 kV
≤1.3 kV
≤1.6 kV |
≤1.2 kV
≤1.5kV
≤1.8 kV |
≤1.5 kV
≤1.8kV
≤2.2 kV |
≤1.7 kV
≤2.1 kV
≤2.5 kV |
| 響應時間 TA |
<25 ns |
| 短路耐受能力25 kA時的最大后備保險絲 |
125 A gl/gG |
| 連接線橫截面積 |
2.5-25 mm2（多股軟線，連接端加護套）
2.5-35 mm2（單股、多股線） |
| 安裝位置 |
35 mm導軌（符合EN 50022） |
| Ip等級 |
IP 20 |
| 溫度范圍 υ |
-40℃到+85℃ |
| |
|
模塊NPE
標稱電壓 UC |
C 25-B+C/NPE
230 V/50-60 HZ |
100 V下的絕緣電阻 Rins
浪涌電壓測試（10/350）－根據IEC 61312-1(02.95)規定的雷電參數
峰值電流 Iimp
電量 Q
單位能量 W/R
標稱放電電流 In（8/20）
電壓保護水平 Up
響應時間 tA
UC下的后續電流 IF
溫度范圍 υ |
>10 GΩ
25 kA
12.5 As
160 kJ/Ω
50 kA
<1.2 kV
<100 ns
100 Arms
-40℃到+85℃ |  | 深圳市中天恒基科技有限公司 |
