一、 產品敘述

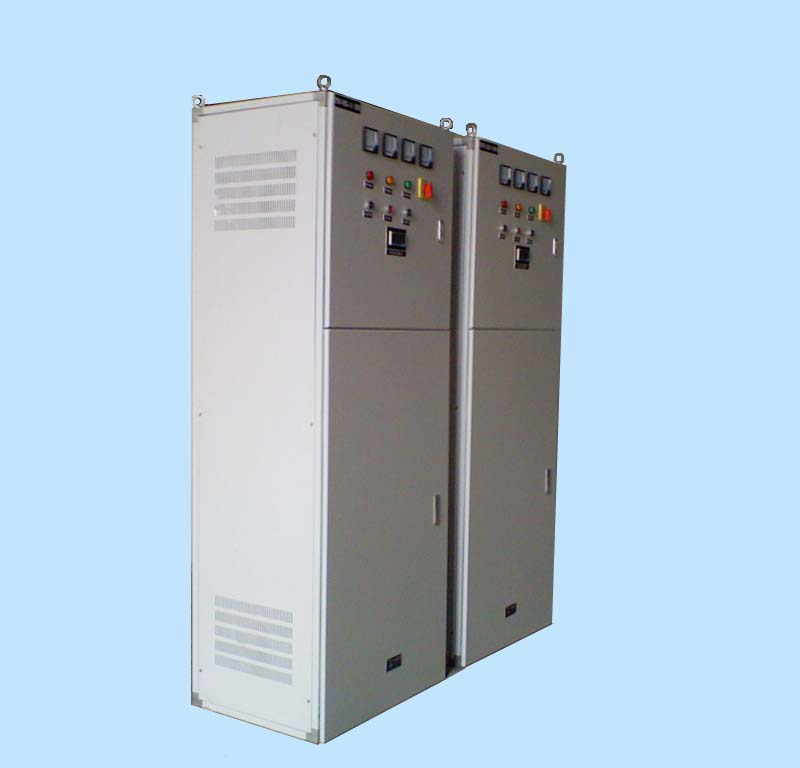

YX-YJDY-S系列三相應急電源是我公司自行設計、制造、采用變頻技術、自控技術、PLC和觸摸屏技術及電力電子元件組合成的新型高科技環保型產品,該產品為消防應急照明和消防設施集中提供AC380V/220V電源(照明和動力),它是現代電子和電力學與目前的三相應急電源組合的產品,具有外觀美麗、簡單實用、安全可靠和穩定性好的特性.是我公司創新的新產品,并擁有自己的核心技術.
二、產品特點
1、機器含有市電回路,平時市電供電.無市電時EPS自動提供380V/220V50HZ交流電供電.
2、有市電時機器自控充電,無市電時自控放電,放電時問常數由電池組容量決定.
3、 機器有過截保護、欠壓保護、過壓保護、短路保護、過溫保護和故障報警等功能,抗干擾強.
4、 界面有電池充放電電壓LED顯示,交流輸出有電流和電壓表顯示,市電和逆電及充電工作有指示燈顯示,操作按鈕有啟動停止、強制、自動手動功能.
5、 由PLC和觸摸屏組合成的應急電源,通常的電源參數顯示屏上,可選擇所需參數在顯示屏上顯示.
6、  具有RS232或485通訊接口,標準的MODBUS通訊協議,可實現EPS的近遠程計算機集中管理和控制.
三、產品功率規格表
規格 2.2KW                                      220KW

四、產品機柜尺寸表(通用型)
規格                               MM 2.2KW 3.7KW 5.5KW 7.5KW 11KW 15KW 18.5KW 22KW 30KW 37KW
高     H 1600 1600 1800 1800 2000 2200 2000 2000 2200 2200
寬     W 600 600 600 800 800 800 600 800 800 800
厚      T 600 600 600 600 600 800 600 600 800 800
數     N 1 1 1 1 1 1 2 2 2 2

規格                               MM 45KW 55KW 75KW 93KW 100KW 132KW 160KW 187KW 200KW 220KW
高     H 2200 2200 2200 2200 2200 2200 2200 2200 2200 2200
寬     W 800 800 800 800 800 800 800 800 800 800
厚      T 800 800 800 800 800 800 800 800 800 800
數     N 3 3 4 5 5 6 7 8 8 9
注:客戶也可以依據需要自定柜體尺寸和顏色
五、產品電池規格表(90分鐘時間配置僅供參考)
規格 2.2KW 3.7KW 5.5KW 7.5KW 11KW 15KW 18.5KW 22KW 30KW 37KW
節數 41 41 41 41 41 41 41 41 41 41
容量 7AH 12AH 18AH 24AH 38AH 50AH 65AH 80AH 100AH 120AH

規格                                45KW 55KW 75KW 93KW 100KW 132KW 160KW 187KW 200KW 220KW
節數 41 82 82 82 123 164 164 246 246 205
容量 150AH 90AH 127AH 150AH 120AH 120AH 135AH 100AH 120AH 150AH
注:電池容量與計算容量誤差為5%,可按應急時間標準配置電池
六、產品整機重量表(含電池重量)
規格 2.2KW 3.7KW 5.5KW 7.5KW 11KW 15KW 18.5KW 22KW 30KW 37KW
重量
   KG 225 360 520 800 890 1350 1650 1900 2500 3100

規格                                45KW 55KW 75KW 93KW 100KW 132KW 160KW 187KW 200KW 220KW
重量
   KG 3500 4600 6000 8150 9600 11500 12100 15400 18200 19800
注:產品實際重量與計算重量有一定的誤差
七、產品技術規格表
規格 2.2KW 3.7KW 5.5KW 7.5KW 11KW 15KW 18.5KW 22KW 30KW 37KW
 45KW 55KW 75KW 93KW 100KW 132KW 160KW 187KW 200KW 220KW
市電輸入 相數 三相(L1、L2、L3—N、PE)
 電壓 380V±10%
 頻率 50HZ
逆電輸出 電壓 380V±5% 切換時間 ≤ 0.15 S
 頻率 50HZ±5% 暫態響應 ≤±5%  (100%負載變化時)
 波形 正弦波 波形失真度 ≤±5%
 逆變效率 90%±5% 應急時間 90分鐘
 過截能力 120%額定過流正常工作(5秒內停止工作)
噪音 市電無噪音;逆電噪音≤55DB 適應負載 阻性、感性、容性負載
環境濕度 -24℃/40℃ 消防聯動 有源接口
相對濕度 0-90%RH,不凝露 通訊接口 RS232/485接口(無需不接)
海拔高度 ≤2000M 電池類型 閥控式密封免維護鉛酸蓄電池
八、 產品安裝
落地式、嵌入式(客戶可任意選擇)
