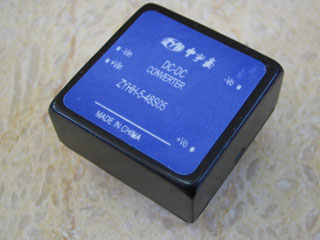

DC/DC模塊電源?3、5W
產品詳情
|
|
|
 寬輸入電壓范圍
高效率、高密度
輸入與輸出隔離
超薄、小型化設計
自然冷卻、無需附加散熱器
輸入電壓保護、輸出過流保護、過熱保護
|
 |
條件：除特殊指定外，所有參數測試條件為：標稱輸入電壓，全阻性標稱負載和25℃室溫環境
| 技術參數 |
指 標 |
單 位 |
條件 |
| 輸入特性 |
|
| 輸入電壓 |
2:1或4:1
|
VDC |
|
輸入電壓欠壓保護
|
低于低端輸入電壓保護自動恢復 |
| 輸出特征 |
| 輸出電壓、電流 |
見產品選型號 |
| 過流保護模式 |
連續保護，自恢復 |
| 電壓精度 |
+1 |
％ |
空載—滿載 |
| 線路調整率 |
+0.5 |
％ |
低端—高端 |
| 負載調整率 |
+1 |
％ |
空載—滿載 |
| 動態響應時間 |
200max |
μ s |
25%階段負載25％-50％-25％ |
| 過沖幅度 |
+5%max |
Vo |
50％-75％-50％ |
| 一般特性 |
| 效率 |
見產品選型表 |
| 開關頻率(典型值) |
300 |
KHZ |
|
隔離電壓
|
|
|
|
| 輸入-輸出 |
500 |
VDC |
一分鐘 |
| 輸入-外殼 |
500 |
VDC |
一分鐘 |
| 輸出-外殼 |
500 |
VDC |
一分鐘 |
| MTBF |
<200000 |
hrs |
|
| 工作溫度 |
-25~+50 |
℃ |
|
| 貯存溫度 |
-40~+85 |
℃ |
|
| 濕度系數 |
+0.02 |
%/℃ |
|
| 運行環境濕度范圍 |
30％~90％ |
|
|
| 保存溫濕度圍 |
10％~95％ |
|
|
| 外型尺寸: |
25.4x 25.4x 10.2 |
mm |
| |
如有特殊要求可定做，不收其他費用。
| 型號 |
輸入電壓范圍(V) |
輸出電壓 |
輸出電流 |
輸出紋波(峰-峰值)mV |
典型效(%) |
|
ZYHY03-12S05 |
9V~18V |
+5V |
0.6A |
50 |
82% |
|
ZYHY03-12S12 |
9V~18V |
+12V |
0.25A |
100 |
82% |
|
ZYHY03-12S15 |
9V~18V |
+15V |
0.2A |
100 |
82% |
|
ZYHY03-12D05 |
9V~18V |
±5V |
±0.3A |
50/50 |
80% |
|
ZYHY03-12D12 |
9V~18V |
±12V |
±0.13A |
100/100 |
80% |
|
ZYHY03-12D15 |
9V~18V |
±15V |
±0.1A |
100/100 |
80% |
|
ZYHY03-24S05 |
18V~36V |
+5V |
0.6A |
50 |
82% |
|
ZYHY03-24S12 |
18V~36V |
+12V |
0.25A |
100 |
82% |
|
ZYHY03-24S15 |
18V~36V |
+15V |
0.2A |
100 |
82% |
|
ZYHY03-24D05 |
18V~36V |
±5V |
±0.3A |
50/50 |
80% |
|
ZYHY03-24D12 |
18V~36V |
±12V |
±0.13A |
100/100 |
80% |
|
ZYHY03-24D15 |
18V~36V |
±15V |
±0.1A |
100/100 |
80% |
|
ZYHY03-48S05 |
36V~72V |
+5V |
0.6A |
50 |
82% |
|
ZYHY03-48S12 |
36V~72V |
+12V |
0.25A |
100 |
82% |
|
ZYHY03-48S15 |
36V~72V |
+15V |
0.2A |
100 |
82% |
|
ZYHY03-48D05 |
36V~72V |
±5V |
±0.3A |
50/50 |
80% |
|
ZYHY03-48D12 |
36V~72V |
±12V |
±0.13A |
100/100 |
80% |
|
ZYHY03-48D15 |
36V~72V |
±15V |
±0.1A |
100/100 |
80% | |
 |
|
輸出路數 |
底視圖 |
引腳定義： |
| 單路尺寸圖 |
|
1+Vin(電源輸入正)
2-Vin(電源輸入負)
3-Vout(電源輸出負
4NC(空)
5+Vout(電源輸出正) |
| 雙路尺寸圖 |
1+Vin(電源輸入正)
2-Vin(電源輸入負)
3-Vout(電源輸出負
4COM(輸出公共地)
5+Vout(電源輸出正) | |
|
 最大容性負載
|
|
模塊電源的輸出端可以外加電解電容，但過大的容量和過低的ESR（等效串聯電阻）可能會引起模塊工作的不穩定，或造成過流保護點變小。推薦輸出電容每安培100μF電解電容. |
|
負載效應 |
|
ZYH-**-*D*雙輸出系列模塊適用于平衡負載或比較平衡的負載，為保證能在一路重載、另一路輕載的特殊情況下正常使用，要分別在+Vout（電源輸出正）與COM（電源輸出公共地）、-Vout（電源輸出負）與COM（電源輸出公共地）之間加假負載。當負載不平衡時，每路加0.5～1%的假負載，就可得到較好的負載調整率和交叉調整率,此時的假負載要選用1～2W的功率電阻。 |
|
輸出功率特性 |
|
ZYH-**-*D*雙輸出系列模塊電源在環境溫度-25～+55℃范圍內能滿載工作而不用外加散熱片（模塊的最大殼溫為+85℃）在環境溫度超過+55℃時，要降額使用，否則要加散熱片。
所有參數測試條件為:標稱輸入電壓,全阻性標稱負載和25℃室溫環境 . | |
