應用領域:可用于鋼絲加熱,碳化硅加熱,直流電弧爐、石墨化爐、礦冶爐、真空爐、燒結爐、熔煉爐等交流或直流加熱、溫控電源,單晶爐電源,長晶爐專用電源.該類電源可恒功率輸出,成本低,體積小,穩定性好,控制精度高.

產品特點

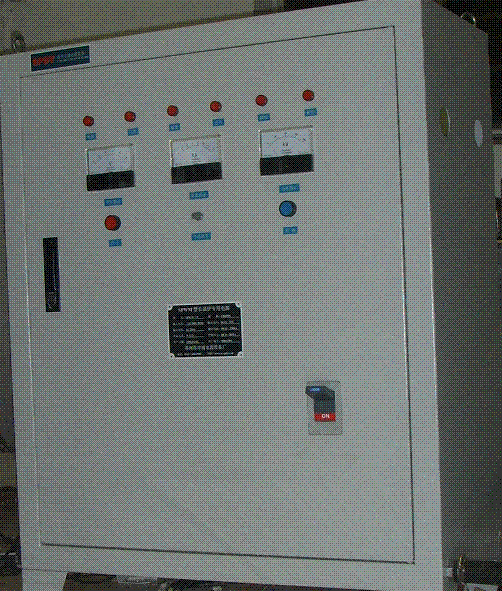

單晶爐加熱電源

1、單晶爐加熱電源最新發展趨勢
高效節能單晶爐電源是集高功率因數整流技術、功率轉換技術與脈寬調制技術于一體的高效節能大功率開關電源,是當代電力電子學理論發展的最新體現.在國際上,大功率開關電源已在直流電源領域無可爭議地居于首要地位.

2、單晶爐加熱電源的高效節能特色
電源輸入部分采用PWM高頻整流技術,實現對電網無諧波污染,輸入功率因數接近1.電源中間部分采用高頻逆變和軟開關技術,減小逆變損耗.逆變輸出采用高頻變壓器降壓.高頻變壓器具有效率高、體積小的優點.電源的輸出部分采用高速低導通壓降的二極管倍流整流電路,并采用軟開關技術,減小損耗.

3、單晶爐加熱電源的高效節能創新
① 將PWM高頻整流技術應用到單晶加熱電源中;
② 高頻逆變和輸出高頻整流綜合實現軟開關,減小損耗;
③ 采用遠程監控技術,實時監控電源的工作情況,實現故障診斷.

4、規格參數:2500A~3500A/55V
(電壓最大10000V 電流最大20000A)
品名:大功率高頻開關電鍍電源
型號:SPWM系列
容量:165KVA
頻率:50 Hz
輸入相數:3相4線+G
輸入電壓:380 V+/-15%
輸出電壓:0-55V
輸出電流:0-3500A
穩壓精度:<1%
穩流精度: <1%
紋波: <1%
輸入功率因子:95%以上
整機效率:85%以上
面板顯示:輸出電壓表,輸出電流表(含V.S)
冷卻方式:強迫氣冷或內循環水冷
操作的環境條件:
溫度范圍:0 ~ 85℃
相對濕度:10 ~90% 未凝結水滴(@25℃)
海拔高度:1000 m
箱體烤漆顏色:淺沙色,Munsell 5Y7/1,RAL 7032
開關電源特點:
體積小,重量輕,效率高,節能效果顯著.功率因子高,對電網污染小.輸出紋波小.輸出電壓,電流獨立可調,恒壓,恒流自動轉換.保護功能齊全,有限流,限壓,過流,過壓,過熱,缺相保護.

5、與其它單晶爐直流加熱電源的比較
電源類型 三相橋式整流 六相雙反星形整流 高頻開關直流電源
體積 一般 較大 較小
功率因數 隨導通角變化0.5-0.9 始終≥0.92
電源效率 0.86左右 0.88左右 ≥0.92
諧波含量 較大(導通角小時較大) 較小(基本不變)
節能效果 無 一般 較好
噪音 一般 較大 無
成本 一般 比較高 比較高

6、長晶爐開關電源和可控硅電源節能比較表:
開關電源 可控硅電源
加熱階段輸出電壓 55V 55V
加熱階段輸出電流 3000A 3000A
加熱階段時間 最多6個小時(根據料量多少?zèng)Q定加熱時間)加熱階段輸入電壓 384V 384V
加熱階段輸入電流 241A 278A
保溫階段輸出功率 40-50KW 40-50KW
保溫階段時間 根據拉晶時間決定
保溫階段輸入電壓 384V 384V
保溫階段輸入電流 57A 232A
備注:
1． 由于可控硅電源的整機效率比較低,因此機器本身發熱比較厲害,這樣對機器的使用壽命有所影響,對環境也有熱量污染.
2． 由于開關電源的功率因數高,整機效率也很高.可以為工廠節省電費,諧波改善設備費用和電源前端變壓器或發電機組等設備費用.
3． 開關電源的體積小,減少占地面積.重量輕,易于搬運.
4． 開關電源的輸出紋波和輸出精度都優于可控硅電源,因此可以提高電源后端產出產品的質量.
