 產 品 說 明

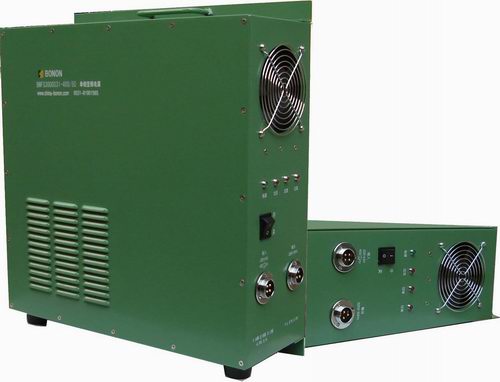

（一）400HZ中頻電源/ SMF33-2K |
| SMF系列航空-軍事電源系統專門為航空及軍用電子電氣設備設計制造的400Hz中頻靜止變頻電源，符合MIL-STD-704航空電源規范，可用于飛機及機載設備、雷達、導航等軍用電子設備，以及其它需要400Hz中頻電源的場合，是機組式變頻電源的換代產品。 本產品電壓、頻率均有±20%的調節范圍，也適用于實驗室或生產線，作為調試實驗電源。 也可為客戶定制生產特殊頻率及電壓的電源。
性能特點
1、模組化設計-體積僅為傳統馬達中頻發電機組的1/4，節省搬運，安裝費用；
2、產生高品質的中頻交流輸出電源-強有力的直接數字合成（DDS）式正弦波形產生，正弦波輸出純凈；
3、穩定性優-輸出負載穩壓率≤±1%，輸出頻率≤0.01%（其輸出頻率是由石英振蕩產生，故擁有非常穩定精確的頻率）；
4、反應速度快-對100%的加載/去載，輸出負載可在2ms內穩定在±1%的范圍內；
5、保護功能多-具有過壓、過流、過高溫、IGBT驅動專有技術，輸出短路保戶確保不因負載短路而損壞及告警裝置；
6、過載能力強-允許100%滿載長延時使用，瞬間電流可承受3倍的額定電流，且不會造成電壓下降，各種負載均可使用；
7、人機界面好-電壓、頻率、電流、功率/PF測量數字顯示，精度可達0.5級，源表一體，操作簡單。
8、三相獨立-可承受三相不平衡負載，且輸出端具有隔離變壓器，可以忍受負載端的反電動勢。
技術參數
|
型號 |
SMF33-1K |
SMF33-2K |
|
容量 |
1KVA |
2KVA |
|
電路方式 |
IGBT/SPWM脈寬調節方式 |
|
交流輸入 |
相位 |
三相 |
|
電壓 |
220V±15% |
|
頻率 |
47-63 Hz |
|
功率因數 |
0.6 - 0.7 |
|
交流輸出 |
相位 |
三相 |
|
電壓 |
低檔0-150V 高檔0-300V |
|
電壓穩定度 |
≤±1% |
|
反應時間 |
最大值2ms |
|
最大
電流 |
L-N : 120 V |
L:8.4A |
L:16.8A |
|
L-N : 240 V |
H:2.1A |
H:8.4A |
|
頻率 |
400HZ~1000HZ(可依客戶要求特別訂制) |
|
頻率穩定度 |
≤±0.01% |
|
功率因數 |
0.7 |
|
總波形失真度(THD) |
線性負載≤2% 非線性負載≤3% |
|
波峰因數 |
3:1 |
|
過載能力 |
120% > 2 分., 120-150% 2分., 200% Instant Trip |
|
效率 |
≥85% |
|
指示/解析度
真有效值測量 |
數位頻率表 |
解析度0.1Hz |
|
數位電壓表 |
解析度0.1V |
|
數位電流表 |
解析度0.1A |
|
數位功率表 |
解析度0.1W |
|
功率因數 |
解析度0.01 |
|
保護裝置 |
輸出短路 |
電路偵測 |
|
過載 |
電路偵測 |
|
過溫 |
電路偵測 |
|
EMI/EMC |
輸出濾波器 |
|
絕緣電抗 |
500Vdc 20MΩ以上 |
|
耐壓絕緣 |
1800Vac/5Ma/1分鐘 |
|
噪聲 |
< 60DB at 1 meter |
|
冷卻裝置 |
強制風扇制冷 |
|
工作環境 |
工作溫度 |
0℃-40℃ |
|
相對濕度 |
0-90%(非凝結狀態) |
|
海拔高度 |
1500米 |
|
尺寸 |
W×H×D(mm) |
|
|
重量 |
公斤 |
| |
|
 產 品 說 明

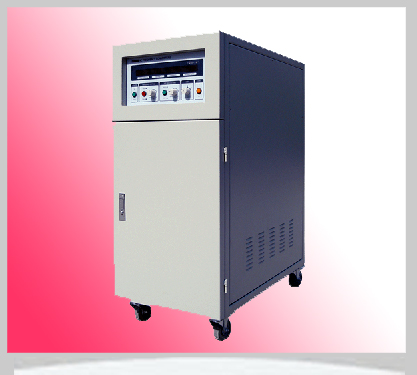

（二）400HZ中頻電源/ SMF33-20K(三進三出10~20KVA)
SMF系列航空-軍事電源系統專門為航空及軍用電子電氣設備設計制造的400Hz中頻靜止變頻電源，符合MIL-STD-704航空電源規范，可用于飛機及機載設備、雷達、導航等軍用電子設備，以及其它需要400Hz中頻電源的場合，是機組式變頻電源的換代產品。 本產品電壓、頻率均有±20%的調節范圍，也適用于實驗室或生產線，作為調試實驗電源。 也可為客戶定制生產特殊頻率及電壓的電源。
性能特點
1、模組化設計-體積僅為傳統馬達中頻發電機組的1/4，節省搬運，安裝費用；
2、產生高品質的中頻交流輸出電源-強有力的直接數字合成（DDS）式正弦波形產生，正弦波輸出純凈；
3、穩定性優-輸出負載穩壓率≤±1%，輸出頻率≤0.01%（其輸出頻率是由石英振蕩產生，故擁有非常穩定精確的頻率）；
4、反應速度快-對100%的加載/去載，輸出負載可在2ms內穩定在±1%的范圍內；
5、保護功能多-具有過壓、過流、過高溫、IGBT驅動專有技術，輸出短路保戶確保不因負載短路而損壞及告警裝置；
6、過載能力強-允許100%滿載長延時使用，瞬間電流可承受3倍的額定電流，且不會造成電壓下降，各種負載均可使用；
7、人機界面好-電壓、頻率、電流、功率/PF測量數字顯示，精度可達0.5級，源表一體，操作簡單。
8、三相獨立-可承受三相不平衡負載，且輸出端具有隔離變壓器，可以忍受負載端的反電動勢。
技術參數
|
型號 |
SMF33-10K |
SMF33-20K |
|
容量 |
10KVA |
20KVA |
|
電路方式 |
IGBT/SPWM脈寬調節方式 |
|
交流輸入 |
相位 |
三相 |
|
電壓 |
220V±15% |
|
頻率 |
47-63 Hz |
|
功率因數 |
0.6 - 0.7 |
|
交流輸出 |
相位 |
三相 |
|
電壓 |
低檔0-150V 高檔0-300V |
|
電壓穩定度 |
≤±1% |
|
反應時間 |
最大值2ms |
|
最大
電流 |
L-N : 120 V |
L:84A |
L:168A |
|
L-N : 240 V |
H:42A |
H:84A |
|
頻率 |
400HZ~1000HZ(可依客戶要求特別訂制) |
|
頻率穩定度 |
≤±0.01% |
|
功率因數 |
0.7 |
|
總波形失真度(THD) |
線性負載≤2% 非線性負載≤3% |
|
波峰因數 |
3:1 |
|
過載能力 |
120% > 2 分., 120-150% 2分., 200% Instant Trip |
|
效率 |
≥85% |
|
指示/解析度
真有效值測量 |
數位頻率表 |
解析度0.1Hz |
|
數位電壓表 |
解析度0.1V |
|
數位電流表 |
解析度0.1A |
|
數位功率表 |
解析度0.1W |
|
功率因數 |
解析度0.01 |
|
保護裝置 |
輸出短路 |
電路偵測 |
|
過載 |
電路偵測 |
|
過溫 |
電路偵測 |
|
EMI/EMC |
輸出濾波器 |
|
絕緣電抗 |
500Vdc 20MΩ以上 |
|
耐壓絕緣 |
1800Vac/5Ma/1分鐘 |
|
噪聲 |
< 60DB at 1 meter |
|
冷卻裝置 |
強制風扇制冷 |
|
工作環境 |
工作溫度 |
0℃-40℃ |
|
相對濕度 |
0-90%(非凝結狀態) |
|
海拔高度 |
1500米 |
|
尺寸 |
W×H×D(mm) |
|
|
重量 |
公斤 |
| |
|
 產 品 說 明
（三）中頻電源/ SMF13-10K （暫無圖片）
SMF系列航空-軍事電源系統專門為航空及軍用電子電氣設備設計制造的400Hz中頻靜止變頻電源，符合MIL-STD-704航空電源規范，可用于飛機及機載設備、雷達、導航等軍用電子設備，以及其它需要400Hz中頻電源的場合，是機組式變頻電源的換代產品。 本產品電壓、頻率均有±20%的調節范圍，也適用于實驗室或生產線，作為調試實驗電源。 也可為客戶定制生產特殊頻率及電壓的電源。
性能特點
1、模組化設計-體積僅為傳統馬達中頻發電機組的1/4，節省搬運，安裝費用；
2、產生高品質的中頻交流輸出電源-強有力的直接數字合成（DDS）式正弦波形產生，正弦波輸出純凈；
3、穩定性優-輸出負載穩壓率≤±1%，輸出頻率≤0.01%（其輸出頻率是由石英振蕩產生，故擁有非常穩定精確的頻率）；
4、反應速度快-對100%的加載/去載，輸出負載可在2ms內穩定在±1%的范圍內；
5、保護功能多-具有過壓、過流、過高溫、IGBT驅動專有技術，輸出短路保戶確保不因負載短路而損壞及告警裝置；
6、過載能力強-允許100%滿載長延時使用，瞬間電流可承受3倍的額定電流，且不會造成電壓下降，各種負載均可使用；
7、人機界面好-電壓、頻率、電流、功率/PF測量數字顯示，精度可達0.5級，源表一體，操作簡單。
8、三相獨立-可承受三相不平衡負載，且輸出端具有隔離變壓器，可以忍受負載端的反電動勢。
技術參數
|
型號 |
SMF13-10K |
SMF13-20K |
|
容量 |
10KVA |
20KVA |
|
電路方式 |
IGBT/SPWM脈寬調節方式 |
|
交流輸入 |
相位 |
單相 |
|
電壓 |
220V±15% |
|
頻率 |
47-63 Hz |
|
功率因數 |
0.6 - 0.7 |
|
交流輸出 |
相位 |
三相 |
|
電壓 |
低檔0-150V 高檔0-300V |
|
電壓穩定度 |
≤±1% |
|
反應時間 |
最大值2ms |
|
最大
電流 |
L-N : 120 V |
L:84A |
L:168A |
|
L-N : 240 V |
H:42A |
H:84A |
|
頻率 |
400HZ~1000HZ(可依客戶要求特別訂制) |
|
頻率穩定度 |
≤±0.01% |
|
功率因數 |
0.7 |
|
總波形失真度(THD) |
線性負載≤2% 非線性負載≤3% |
|
波峰因數 |
3:1 |
|
過載能力 |
120% > 2 分., 120-150% 2分., 200% Instant Trip |
|
效率 |
≥85% |
|
指示/解析度
真有效值測量 |
數位頻率表 |
解析度0.1Hz |
|
數位電壓表 |
解析度0.1V |
|
數位電流表 |
解析度0.1A |
|
數位功率表 |
解析度0.1W |
|
功率因數 |
解析度0.01 |
|
保護裝置 |
輸出短路 |
電路偵測 |
|
過載 |
電路偵測 |
|
過溫 |
電路偵測 |
|
EMI/EMC |
輸出濾波器 |
|
絕緣電抗 |
500Vdc 20MΩ以上 |
|
耐壓絕緣 |
1800Vac/5Ma/1分鐘 |
|
噪聲 |
< 60DB at 1 meter |
|
冷卻裝置 |
強制風扇制冷 |
|
工作環境 |
工作溫度 |
0℃-40℃ |
|
相對濕度 |
0-90%(非凝結狀態) |
|
海拔高度 |
1500米 |
|
尺寸 |
W×H×D(mm) |
|
|
重量 |
公斤 |
|
|
|
