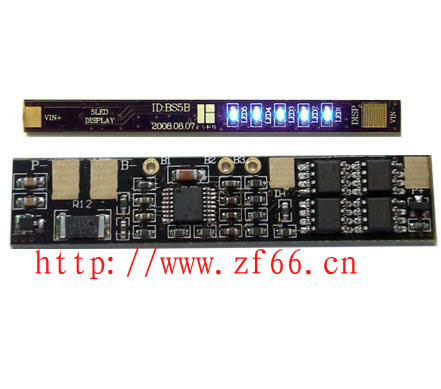

適用范圍：四串鋰離子或鋰聚合物可充電電池組，正常工作電流《8A，充電電流〈6A.對電池組中每只單體電池進行過充、過放、過流、短路保護。同時配套電池電量LED顯示板
主要技術參數：
檢測項目(+25℃)
1.過放檢測電壓VDD：2.50±0.08V
2.過充檢測電壓Vco：4.25±0.025V
3.過流檢測電壓VIOV：0.10±0.03V
4.正常工作時自耗電流：TYP. 30μA
5.休眠狀態時自耗電流：TYP. 0.1μA
6.過流保護值：TYP. 10.0A
7.過流保護時間：TYP. 10mS
8.短路保護時間：TYP. 0.4mS
9.正常工作時導通內阻：TYP. 17.5mΩ
10.保護板尺寸：62mm*13mm*2.7mm
適用范圍：配套兩串鋰電池組，三串鋰電池和四串鋰電池
特點：
■ 五段LED靜態顯示
■ 無靜態電流
■ 自動延時關閉
LED電量顯示板主要參數：
最大輸入電壓：MAX. 20.0V
第一格啟動電壓：TYP. 9.5V  (電源指示)
第二格啟動電壓：TYP. 14.1V
第三格啟動電壓：TYP. 14.5V
第四格啟動電壓：TYP. 15.3V
第五格啟動電壓：TYP. 15.9V
觸發延時時間：TYP. 3S
靜態功耗：TYP. 0uA
工作溫度：TYP. -20℃--- +70℃
電路尺寸：79.7mm*7.0mm*3.2mm
功能描述
1、將此顯示電路與電池組正確連接；
2、電池組處于放電、充電或靜置狀態時，觸發DISP開關，LED顯示實時電池組容量，第一段為電源指示，表示觸發有效，容量在0%---20%時，顯示兩段LED，容量在20%-50%時，顯示三段LED，容量在50%-80%時，顯示四段LED，容量在80%-100%時顯示五段LED；
