數字示波器,示波器,存儲數字示波器,北京普源,普源RIGOL,DS1062CD

公司名稱：上海日意電子科技有限公司
所屬類別：電源配套分類>>測試儀器
電子信箱：wuwenjing@riyipower.com
聯系電話：13917506174 021-51083590-115
聯系人：吳雯靜
更新時間：2010-8-24 10:00:45

產品詳情

商品簡介：

1、可選裝16通道邏輯分析儀的混合信號示波器 2、超薄設計，體積小巧，大大減少桌面占用面積 3、存儲深度高達1M采樣點 4、5.7’ 64K色TFT彩色液晶屏，波形顯示更加清晰自然 5、豐富的觸發功能：邊沿、視頻、脈寬、斜率、交替、碼型和持續時間觸發等 6、實時采樣率400 MSa/s，等效采樣率高達25 GSa/s 7、集成USB Host，支持U盤存儲、USB接口打印和直接系統升級

詳細說明：

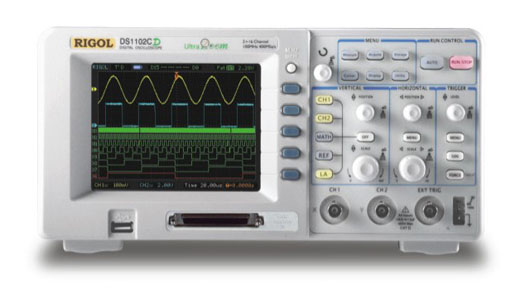

DS1000CD系列介紹

設備尺寸：寬×高×深＝303mm×154mm×133mm

	1、可選裝16通道邏輯分析儀的混合信號示波器
	2、超薄設計，體積小巧，大大減少桌面占用面積
	3、存儲深度高達1M采樣點
	4、5.7’ 64K色TFT彩色液晶屏，波形顯示更加清晰自然
	5、豐富的觸發功能：邊沿、視頻、脈寬、斜率、交替、碼型和持續時間觸發等
	6、實時采樣率400 MSa/s，等效采樣率高達25 GSa/s
	7、集成USB Host，支持U盤存儲、USB接口打印和直接系統升級

型號	DS1102CD	DS1062CD	DS1042CD	DS1022CD
帶寬	100 MHz	60 MHz	40 MHz	25 MHz
選配	邏輯分析儀

·應用

1. 電子線路的測試

2. 教育和技術培訓

3. 信號邏輯關系驗證

4. 混合信號電路測量

5. 電路功能測試

·性能特點

DS1000CD ( 型號：DS1102CD DS1062CD DS1042CD DS1022CD)

1. 可選裝16通道邏輯分析儀
2. 全新設計的小巧體積，大大減小桌面占用面積
3. 5.7’64K色 TFT彩色液晶顯示
4. 存儲深度：1M采樣點（單通道），512K采樣點（雙通道），512K采樣點（邏輯分析儀）
5. 豐富的觸發功能：邊沿、視頻、脈寬、斜率、交替、碼型和持續時間觸發等
6. 可調觸發靈敏度：有效濾除有可能疊加在觸發信號上的噪聲，防止誤觸發
7. 實時采樣率400 MSa/s，等效采樣率高達25 GSa/s；保證有效捕獲實時瞬態信號，同時可觀察
重復信號的微妙細節
8. 20種自動測量功能
9. 光標測量包括手動模式、追蹤模式和自動測量模式
10. 10組波形、10組設置存儲、位圖存儲、CSV存儲
11. 加、減、乘、FFT、反相等多種波形運算功能
12. 自動校準功能
13. 獨特的數字濾波器和波形錄制功能
14. 內置硬件頻率計
15. 雙通道 + 外觸發，根據帶寬分為100 MHz，60 MHz，40 MHz，25 MHz 多種型號
16. 標準配置接口：USB Device，RS-232；USB Host，支持U盤和USB接口打印機
17. 標配通過/失敗檢測功能：采用“光電隔離”方式，有效避免電磁干擾
18. 多種語言用戶界面，嵌入式幫助系統

·性能參數

設備型號		DS1102CD	DS1062CD	DS1042CD	DS1022CD
帶寬		100 MHz	60 MHz	40 MHz	25 MHz
存儲深度		1M采樣點（單通道），512K采樣點（雙通道）， 512K采樣點（邏輯分析儀）
通道		雙通道＋外觸發＋邏輯分析儀
實時采樣率		400 MSa/s，200 MSa/s（邏輯分析儀）
等效采樣率		25 GSa/s
上升時間		3.5 ns	5.8 ns	8.7 ns	14 ns
時基范圍		5 ns/div 至 50 s/div		10 ns/div 至 50 s/div	20 ns/div 至 50 s/div
門限類型（邏輯分析儀）		TTL = 1.4 V, CMOS = 2.5 V, ECL = - 1.3 V, USER = - 8.0 V 至 + 8.0 V
李沙育圖形	帶寬	100 MHz	60 MHz	40 MHz	25 MHz
	相位差	± 3°
觸發模式		邊沿、視頻、脈寬、斜率、交替、碼型和持續時間觸發
觸發源		CH1，CH2，Ext，Ext/5，AC Line，D0 至 D15
輸入阻抗		1 MΩ \|\| 15 pF
垂直靈敏度		2 mV/div 至 5 V/div
垂直分辨率		8位
輸入耦合		直流、交流、接地
最大輸入電壓		400 V (DC + AC 峰值)
滾動范圍		500 ms/div 至 50 s/div
自動測量		峰峰值、幅值、最大值、最小值、頂端值、底端值、平均值、均方根值、過沖、預沖、頻率、周期、上升時間、下降時間、正脈寬、負脈寬、正占空比、負占空比、延遲1→2 、延遲1→2 的測量
光標測量		手動模式、追蹤模式和自動測量模式
數學運算		＋，－，×，FFT
存儲		內置：10組波形、10組設置
		USB：位圖存儲、CSV存儲、波形設置
接口		USB Device，USB Host，RS-232，P/F Out (Isolated)
顯示		64K色TFT彩色液晶，320 x 234
電源		全球通用，100 – 240 V / 50 W 最大值
重量		2.3 kg

·下載資料

DS1000系列	文件下載
DS1000 使用說明書英文版	Download
DS1000 使用說明書中文版	Download
DS1000 測控工具	Download
UltraScope 軟件使用說明	Download
UltraScope for DS1000 Series	Download
USB驅動 for DS1000	Download
