1、業界第一款帶有數字邏輯輸出功能(16路數據通道和2路時鐘通道)的混合信號發生器(MSG)



2、采用先進的DDS技術，高達300 MSa/s采樣率，14位垂直分辨率，1M采樣點存儲深度，



120 MHz的最高輸出頻率



3、集成了脈寬和邊沿可調的脈沖信號源



4、集成了PWM調制波形發生器



5、豐富的接口配置：USB Device，LAN，GPIB，RS-232；USB Host，



支持U盤存儲和USB接口打印機，實現和DS系列產品的無縫互聯

型號

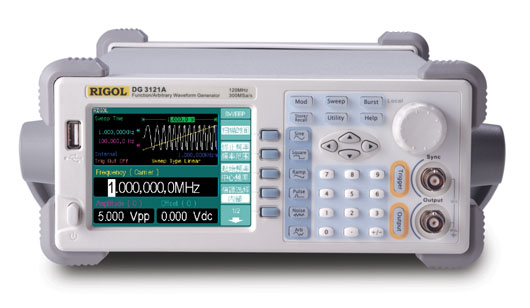

DG 3121

DG 3101

DG 3061

DG 3121A

DG 3101A

DG 3061A

輸出最高頻率

120 MHz

100 MHz

60 MHz

120 MHz

100 MHz

60 MHz

接口

USB Device，RS-232

USB Device，RS-232，LAN/GPIB

選配

數字邏輯輸出模塊

 ·應用

1、模擬傳感器和實際環境信號
2、電路功能測試
3、串行總線調試
4、IC芯片測試

 ·特點及優點

1.  可選的數字邏輯輸出模塊，配合模擬通道可以重現更多的混合信號
2.  采用DDS直接數字合成技術，輸出信號精確、穩定、低失真
3.  300 MSa/s采樣率，14位垂直分辨率，1M采樣點存儲深度
4.  4.0’ QVGA 彩色液晶顯示
5.  輸出十種標準波形：
    正弦波、方波、鋸齒波、脈沖、噪聲、指數上升、指數下降、Sin(x)/x、心電圖波、直流
6.  輸出用戶自行定義的任意波形
7.  具有豐富的調制功能，輸出各種調制波形：
    調幅(AM)、調頻(FM)、調相(PM)、頻移鍵控(FSK)、脈寬調制(PWM)、掃頻(SWEEP)、突發
    (BURST)
8.  豐富的輸入輸出信號：
    波形輸出，數字同步信號輸出，外接調制源，外接基準10 MHz時鐘源，外觸發輸入，內部10
    MHz時鐘輸出
9.  多種接口：USB Device，RS-232，GPIB (IEEE-488)，LAN
10. 通過10/100M以太網接口，用戶可通過WEB瀏覽器遠程訪問和控制信號發生器
11. USB Host插槽，支持U盤存儲和USB接口打印機，并可通過USB存儲設備進行系統升級
12. 與DS系列示波器無縫互聯，直接獲取示波器中存儲的波形并無損地重現
13. 支持中英文輸入法
14. 多種語言用戶界面, 嵌入式幫助系統

 ·性能參數

波形			頻移鍵控(FSK)
標準波形	正弦波、方波、鋸齒波 脈沖、噪聲、指數上升 指數下降、Sinc波 心電圖波、直流		內部速率	2 mHz 至 100 KHz
			頻率范圍	1 µHz 至 120 MHz
			調相(PM)
任意波形			調制	任何內部波形
波形長度	1 至 1M點		頻率	2 mHz 至 20 KHz
非易失性存儲器	最多可存儲4個波形		相位	0° 至 360°
脈沖(PULSE)			脈寬調制(PWM)
周期	20.00 ns 至 2000.0 s		載波波形	脈沖
脈寬	8.0 ns 至 1999.9 s		調制源	內部/外部
可變邊緣時間	5.0 ns 至 1.00 ms		內部調制	正弦波、方波、斜波、噪聲 任意波(2 mHz 至 20 KHz)
垂直分辨率	14 位		占空比	0% 至 100%
采樣率	300 MSa/s		掃頻(SWEEP)
頻率特性			類型	線性或?qū)��?shù)
正弦波	1 µHz 至 120 MHz		方向	上或下
方波	1 µHz 至 120 MHz		起始F/停止F	100 µHz 至 120 MHz
鋸齒波	1 µHz 至 1MHz		掃描時間	1 ms 至 500 s
白噪聲	50 MHz帶寬		標記	同步信號下降沿
分辨率	1 µHz，除脈沖外為5個字
			突發(Burst)
準確度（1 年）	3 ppm(0℃ 至 55℃)		波形頻率	1 µHz 至 120 MHz
其他特性			計數	1 至 1,000,000或無窮
幅度（至50 Ω）	10 mVpp 至 10 Vpp		起始/停止 相位	－360° 至 ＋360°
準確度（1 KHz）	±1％設置值 ±1 mVpp		內部周期	1 µs 至 500 s
調幅(AM)			其他參數
調制	任何內部波形		時鐘基準	10 MHz
頻率	2 mHz 至 20 KHz		標準接口	USB Host，USB Device，RS-232
深度	0％ 至 120％		選配	LAN/GPIB接口模塊、數字邏輯輸出模塊
調頻(FM)			內置幫助	中、英文語言
調制	任何內部波形		電源	全球通用，100 – 240 V / 65 W 最大值
頻率	2 mHz 至 20 KHz		重量	3.5 kg
偏移	DC 至 120 MHz
