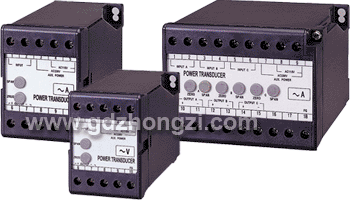

CA/CV交流電流(電壓)變送器

公司名稱：北京國電中自電氣有限公司
所屬類別：電源配套分類>>傳感器
電子信箱：sales@gdzhongzi.com
聯系電話：01068651027
聯 系人：國電中自
更新時間：2008-9-5 12:55:56

產品詳情

一、特點
      ● 測量單相二線,三相三線交流電壓∕電流
      ● 扭曲的波形亦可準確的測量
      ● 無電源式或二線式電源皆可選擇
      ● 可程序輸出由切換開關選擇10種范圍
      ● 低輸出紋波
      ● 低溫飄特性，高沖擊電壓及隔離特性
      ● 高穩定性 & 可靠度佳
二、測量參數
    ● 輸入:電流/電壓

	交流輸入		輸入負載	輸入頻率
電流	一般電源＆兩線式電源	0~1A	≤0.10VA	50Hz±3Hz 60Hz±3Hz
		0~5A
	無電源式	20%~120%輸入范圍	≤1.50VA	50Hz±1Hz 60Hz±1Hz
電壓	一般電源＆兩線式電源	0~150V	≤0.15VA	50Hz±3Hz 60Hz±3Hz
		0~300V
		0~500V
	無電源式	20%~120%輸入范圍	≤4.00VA	50Hz±1Hz 60Hz±1Hz

● 輸出

輸出范圍	負載電阻	輸出阻抗	輸出波紋
0~1V	≥50 ohm	≤ 0.001 ohm	≤ 0.2% R.O	無電源式不能被使用于輸出方式為4~20mA，1~5V和2~10V
0~5V	≥250 ohm
0~10V	≥500 ohm
1~5V	≥250 ohm
2~10V	≥500 ohm
0~1mA	≥15k ohm	≥ 20M ohm
0~5mA	≥3000 ohm	≥ 6M ohm
0~10mA	≥1500 ohm
0~20mA	≥750 ohm
4~20mA	≥750 ohm
回路供電4~20mA	Vs(20mA)-900ohm

● 測量精度：≦±0.2% R.O.
● 波紋影響(真實值型式)：0.2% R.O. at 30%紋波
● 最大過載輸入能力：電壓：1.5倍額定輸入(連續)訊號
                                                   2 倍額定輸入(連續)訊號
                                                   4 倍額定輸入(連續)訊號
                                      電流：3倍額定輸入(連續)訊號
                                                 10倍額定輸入(連續)訊號10秒
                                                5倍額定輸入(連續)訊號1 秒
● 反應時間：≦250msec.
● 最高點校正：≦±5%of R.O.(or±20% of R.O.specify)
● 零點校正：≦±2%of R.O.(or±20% of R.O.specify)
● 輸出負載結果：電流輸出 ≦0.1% R.O.
                            電壓輸出≦0.05% R.O.
● 工作電源：AC115/230V±15%，50/60 Hz
                  AC380/415V±15%，50/60 Hz
                  DC24V，48V，110V，220V±10%
                  二線式電源：DC18~32V
                  無電源式：無工作電源

● 電源變動影響：≦0.05% R.O.
  ● 消耗功率：≦2.5VA (1P2W models)
                          ≦6.5VA (3P3W models)
  ● 相互干擾影響：≦0.1%額定輸出介于每個組件之間
  ● 磁場強度影響：400ATM≦0.2% R.O.
  ● 操作溫度：0~60℃
  ● 操作相對濕度：20~95%RH，非結露
  ● 溫度系數：≦100 PPM/℃
  ● 庫存溫度：-10~70℃
  ● 導電強度：IEC414，IEC688:1992，ANSIC37.90a
                      介于輸入/輸出/電源/機殼
                       AC4KV，50/60Hz，1分.
  ● 電壓沖擊測試：IEC255-4，ANSI C37.90a
                            6KV，1.2x50µsec.
                            共通模式/差異模式
  ● 絕緣電阻：≧100Mohm,DC500V
  ● 安全規范：IEC414,BS5458
  ● 保護等級：IEC529(IP50)
  ● 安裝方式：壁掛式or導軌安裝(EN50022)
  ● 重量:單相：450公克以下，三相:650公克以下
