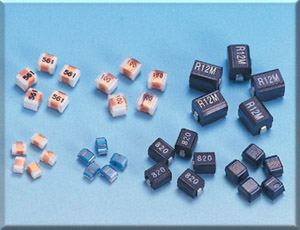

產品名稱: 塑封電感,貼片繞線電感,貼片大電流電感,鐵氧體貼片電感,貼片磁屏蔽電感

產品型號: SMD322522,SMD453232,CM3225,CM4532

介紹：繞線式表面安裝電感
SMD-322522/453232/453232P/565050/633232

特徵 :　　

• 繞線貼片電感 .
• 尺寸精確,可靠性高.
• SMD322522/453232是高Q質的小型繞線結構.
• SMD453232P/565050直流電阻小,適用於電源的大電流環(huán)境.
• SMD633232的特性類似色碼電感EC24類.

料號說明 :　　

　　
(1)產品類型 : 表面安裝貼片電感, 即SMD型 .　　
(2)款式 : 長=4.5 mm 寬=3.2mm 高=3.2mm .　　
(3)電感值 : 100 表示10 uH .　　
(4)電感值公差 : J :+5% ; K :+10% ; M :+20% .　　
電感值和額定電流范圍:

• SMD-322522     0.01~220uH       450~50mA
• SMD-453232     0.1~1000uH       800~30mA
• SMD-453232P    1.0~330uH         1050~90mA
• SMD-565050     1.0~10000uH    1800~25mA
• SMD-633232     0.22~1000uH    1150~60mA
• 測試設備:
  L&Q : L<1.0uH HP4291B 阻抗分析儀及HP16193A測試夾.
               L>=1.0uH HP4285A 精密LCR表配HP16034E測試夾.
  DCR 毫歐表.
  SRF HP4291B 阻抗分析儀.
• 電氣特性於25^oC測試.
  　

特性 :　　

• 額定電流 : 基於溫升不超過20^oC且電感值大於標稱值之90%.
• 工作溫度 : -20^oC 至 80^oC.

應用 :　　

• 個人電腦和掌上產品.
• 磁盤驅動器和計算機外圍設備.
• 通訊.
• VCD, DVD 和 電視電路.
• 測試儀器.
• 汽車電子控制

　微型表面安裝貼片扼流圈
SMTSDR 321618C/322520(C)/453226(C)/575047C 型

特徵:

• 這種微型貼片電感是繞線於特制的磁芯上.
• SMTSDR322520/453226在高頻時Q質高,低直流電阻.
• SMTSDR321618C/322520C/453226C/565047C低直流電阻,大電流容量,高阻抗.極適合於直流電源電路中充當扼流圈.

料號說明 :

1. 產品類型:表面安裝電感.
2. 型號 : SDR 型: 長=4.5mm 寬=3.2mm 高=2.6mm.
3. C:作扼流圈用;無C:一般用途.
4. 電感值: 101 表示 100 uH.
5. 電感公差: J:+ 5%;K:+ 10%;M:+20%.

電感值和額定電流范圍:

• SMTSDR322520       0.1~560uH           0.70~0.04A
• SMTSDR453226       1.0~2200uH         0.50~0.03A
• SMTSDR321618C    0.12~100uH         0.97~0.08A
• SMTSDR322520C    1.0~560uH           1.0~0.06A
• SMTSDR453226C    1.0~470uH           1.08~0.09A
• SMTSDR575047C    0.12~10000uH    6.0~0.05A
• 測試設備:
  L&Q : HP4285A精密LCR表.
  DCR : 毫歐表.
  SRF : HP4291B 阻抗分析儀.
• 電氣特性於25^oC測試.

特性 :

• 額定電流 : 基於溫升不超過 20^oC并且電感值大於標稱值的90%.
• 工作溫度 : -25^oC 至 85^oC.
• 應用 : 尋呼機, 無線電話..
• 高頻通訊產品.
• 個人電腦.
• 磁碟驅動器及電腦外設.
• 直流電源電路.
