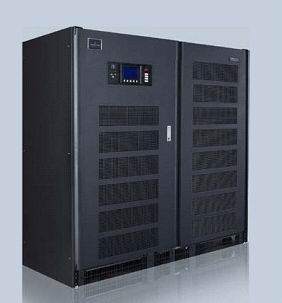

艾默生UPS Hipulse
所屬類別：電源產品分類>>UPS電源
電子信箱：kofzhi@163.com
聯系電話：13632241647
聯 系 人：黃志純
更新時間：2011-4-18 16:16:24
產品說明：
Hipulse系列UPS為三進三出型(三相輸入，三相輸出)在線式智能交流不間斷電源系統，共有九種規格，單機額定輸出功率分別為：80KVA、120KVA、160KVA、200KVA、300KVA、 400KVA、500KVA、600KVA、800KVA。可6臺機器直接并聯運行。
技術特點：
- 運行方式：單機運行，1+1雙并機支行，N+1多機直接并聯運行（多至6臺）
- 使用并機柜多機并機運行（多至6臺）
- 系統效率高，使用ECO省電模式，效率高達97%以上
- 設計精巧，外形美觀，占地空間小，只需打開前門即可進行UPS各種維護
- 零相移鋸齒型輸入隔離變壓器，減小諧波電流及零地電壓
- 可選配Castell一匙二鎖互鎖裝置，保證逆變器與外置維修旁路安全切換
適用于電信交換機房、移動機房、網管中心、衛星控制中心、移動交換機房、工業控制中心、數據處理中心。
雙總經同步裝置使獨立的UPS系統（或并聯系統）輸出同步，可以使UPS非常方便的組成雙總線系統，以滿總雙電源輸入的負載供電需求。
技術指標：
Hipulse 7000系列UPS不間斷電源技術特性指標
|
容量 |
80kva |
120kva |
160kva |
200kva |
300kva |
400kva |
500kva |
600kva |
800kva |
|
額定功率 |
64 kw |
96 kw |
128 kw |
160 kw |
240 kw |
320 kw |
400 kw |
480 kw |
640 kw |
|
功率因數（輸出） |
0.8 | ||||||||
|
整流器 |
6/12脈沖 |
12脈沖 | |||||||
|
輸入特性 | |||||||||
|
標稱電壓 |
380，400或415VAC，3相+中線 | ||||||||
|
允許的市電壓變化范圍 |
±15%，可調至±25% | ||||||||
|
功率因數 |
0.95滯后（選取輸入濾波器時） | ||||||||
|
頻率 |
47.5Hz~62.5Hz | ||||||||
|
電流時變度（THD） |
帶輸入濾波器滿載運行時為9%，當選用12脈沖整流器加輸入濾波器滿載行時為4.5% | ||||||||
|
輸入二階限流 |
最大125%標稱輸入電流 | ||||||||
|
功率“爬升” |
20%至100%負載1~20秒可調 | ||||||||
|
輸出及旁路特性 | |||||||||
|
標稱輸出電壓 |
380V/400/415V，3相3線制或3相4線制 | ||||||||
|
輸出電壓可調范圍 |
±10% | ||||||||
|
過載能力 |
三相125%額定負載-10分鐘，150%額定負載-1分鐘，單相200%額定負載-30秒 | ||||||||
|
逆變器短路限流能力 |
三相150%，5秒鐘，單相290%，5秒鐘 | ||||||||
|
超大容量靜態旁路配置 |
1000%旁路電可承載100ms | ||||||||
|
頻率 |
50Hz，可應用戶需求提供60Hz | ||||||||
|
市電間步跟蹤范圍 |
±1Hz，±2Hz（可調） | ||||||||
|
內部時鐘的穩定性 |
±0.1%內部時鐘幅度50Hz±0.01Hz | ||||||||
|
系統效率(滿載) |
>93%,97%(ECOMIDE)省電模式 | ||||||||
|
頻率追蹤速率 |
0.1Hz/到2Hz/秒可調 | ||||||||
|
電壓穩定性 | |||||||||
|
穩態 |
±1% | ||||||||
|
瞬態 |
±5%(0 ~ 100%階躍性負載) | ||||||||
|
穩態響應時間 |
在20毫秒內,恢復到±1%輸出電壓穩態值 | ||||||||
|
相移轉性 | |||||||||
|
帶均衡負載時 |
120＆#730;±1＆#730; | ||||||||
|
帶100%不均衡負載時 |
120＆#730;±1＆#730; | ||||||||
|
相電壓對稱性 | |||||||||
|
帶均衡負載時 |
±1% | ||||||||
|
帶100%不均衡負載時 |
±2% | ||||||||
|
總諧波含量(T.H.D)(帶100%負載) | |||||||||
|
線性負載 |
1%典型值,最大3% | ||||||||
|
帶3:1峰值因數負載 |
<5% | ||||||||
|
直流電源特性 | |||||||||
|
電池單元數量 |
192、198、204個單元，2V/單元 | ||||||||
|
直流電源的紋波分量 |
<5% | ||||||||
|
工作環境 | |||||||||
|
運行溫度范圍 |
0℃到40℃ | ||||||||
|
存儲溫度 |
-25＆#730;C到70＆#730;C | ||||||||
|
連續運行溫度 |
最高40＆#730;C,8小時 | ||||||||
|
相對溫度 |
0-90%,不結露 | ||||||||
|
最大運行高度 |
1000米(不降低額定值情況下) | ||||||||
|
噪音 |
63db-68db | ||||||||
|
保護等級 |
包括在門開著時,構造也符合IP20 | ||||||||
|
通風 |
利用內部的智能風機強制風冷 | ||||||||
|
符合標準 |
ISO9001設計生產標準 | ||||||||
