電解，電化學用大功率整流器
一、產品介紹
    本系列產品是大功率電冶金、電解、電化學用晶閘管整流裝置或二極管整流裝置，主要用于食鹽電解、鋁、鎂、錳、鋅、銅等有色金屬電解；水電解制氫、制氧、供電；也可作為碳化硅爐、石墨化爐、礦冶爐等性質類似的負荷供電。
     本系列裝置有戶內、戶外兩種，冷卻方式為水冷和風冷。整流電壓在100V及以下裝置可采用直通水冷，整流電壓在250V及以下裝置可采用強迫循環純水冷卻。
本系列裝置分ZHS電力半導體二極管整流型（調壓器或者有載調壓變壓器加飽和電抗器調壓）及KHS晶閘管整流型兩大類。
調壓方式：(該產品具有多種調壓方式)
　　a、采用感應調壓器調壓，調壓范圍：0—100％。
　　b、采用有載調壓整流變壓器，調壓范圍：60—100％。
　　c、采用有載調壓變壓器加整流變壓器，調壓范圍：50～105％。
　　d、采用有載調壓變壓器串整流變壓器加自飽和電抗器，調壓范圍：50—105％，10—105％，(自飽和電抗器作細調時，調壓范圍：5—10％)。
　　e、采用可控調壓：中、小型容量可直接采用可控硅調壓，一次功率較大時可采用有載開關粗調加可控硅細調。
　  f、對于晶閘管整流裝置，分有載和無載粗調，可控硅進行細調，調壓范圍0—100％
本系列裝置將三相（或多相）交流電轉換成電壓可調的具有穩流特性或其他電氣自控要求的大功率直流電源。
二、產品特點：

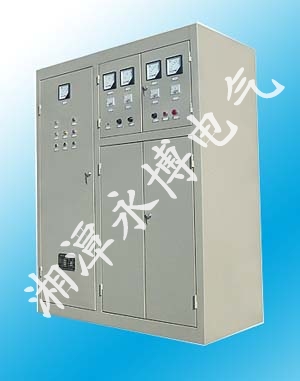

   整流柜柜體采用鋼或鋁合金的組合結構、減少渦流損耗，柜內以拉制的銅雙孔母線為基本整流臂，組成各種電聯接電路，將硅元件直接壓在雙孔母線上，既作匯流臂又作冷卻器，元件支路無均流電抗器，結構緊湊，使整個系統、損耗小，效率高、噪聲低。
   同相逆并聯大功率整流柜采用雙面維護式結構，鋼結構玻璃門或鋁合金玻璃門,可實現整流變壓器一體化安裝，縮短母線聯接長度，降低感抗，提高功率因數。并有一定的防腐性能。
   整流柜進出線方式：一般為上進下出，或下進上出。在特殊需要的時間可設計成上進上出或下進下出，可完全滿足用戶的要求。
   同相逆并聯整流裝置交流閥側進線可采用大截面母線，改善磁場分布，提高元件的電流分配均衡度，降低引線電抗和連接損耗。
   控制柜一般為自然通風冷卻。對特殊環境下使用，可選用密閉型。
系統設有橋臂電流顯示，單個整流元件過載，過流都會發出聲光報警，保護分閘,避免燒整流元件的連鎖反應。同時設有過電壓，過電流，缺相，欠流，水壓，流量，水溫。油溫過熱，浪涌電流等保護，顯示和報警電路。
柜內還裝有單片機觸發控制系統及自動電流調節系統。提高了系統的穩定性，可靠性,對有特殊要求的控制系統可裝有可編程控制器PLC或計算機。
   當用戶需要集中操作N套整流機組時，可增設上位機DCS控制系統操作臺。
三、電路聯結方式：
     a、雙反星帶平衡電抗器式（Ud：300V以下）；
     b、雙反星五柱式不帶平衡電抗器式
     c、三相橋式（Ud：300V）以上；
     d、同相逆并聯三相橋式（12KA以上）；
     e、同相逆并聯雙反星帶平衡電抗器式（25KA以上）。
     f、同相逆并聯雙反星五柱式不帶平衡電抗器式
四、訂購須知
    訂購產品時應明確下列基本內容：
        整流電壓及整流電流；
        交流電源電壓等級、相數、頻率及電壓波動范圍；
        電壓調節方式、范圍及外特征（是否并聯運行）；
        地理環境；
        整流裝置的進出線方式；
        整流裝置的安裝地點：戶外或戶內；
        負載類型；
五、 成套供應項目：
     本設備的整流變壓器，或帶有調壓繞組的整流變壓器，串聯調壓整流變壓器，有載調壓變壓器，飽和電抗器，感應調壓器，純水冷卻器，母線式直流隔離開關、電流傳感器等均為外配設備，我公司可成套供貨或代為配套訂貨。
 選配：液晶顯示器、工控機、激光打印機、上位機控制臺、DCS上位機軟件。
六、型號說明
        K(Z) H S    ——   A    /     V
                         額定直流電壓
                         額定直流電流
                         冷卻方式：
                         S-水冷       F-風冷
                         用    途：
                         H-電化學用   E冶金用
                         器件類型：
                          Z-整流管
                          K-晶閘管
