概述Summarize
晶體管特性圖示儀是一種用示波管顯示半導體器件的各種特性曲線，并可測量其靜態參數的測試儀器。它功能強，操作方便，對于從事半導體管機理的研究及半導體在無線電領域的應用，是必不可少的測試工具。
技術參數

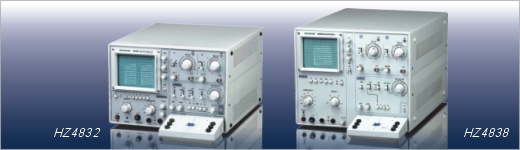

HZ4832
集電極電流范圍Ic 0.5μA/div～1A/div
二極管反向電流范圍 50nA/div～1μA/div
集電極電壓范圍 Vc:0.01V/div～50V/div　Vd:300V/div
基電極電壓范圍Vbe 0.01V/div～1V/div
二極管反向電壓范圍 0-5KV
階梯電流范圍 0.5μA/級～100mA/級
階梯電壓范圍 0.05V/級～1V/級
集電極掃描最大輸出電壓 500V(0.1A)
最大電流容量 10A(5V)
串聯電阻 0,10KΩ,1MΩ
級數 0～10級　 連續可調
極性 正、負、異
外型尺寸 325W×230H×400D(mm)
質量 13Kg
HZ4838(QT2)
集電極電流范圍Ic 2μA/div～5A/div
集電極電壓范圍 Vc:0.01V/div～50V/div　Vd:100V/div～300V/div
基電極電壓范圍Vbe 0.01V/div～1V/div
二極管反向電壓范圍 0-5KV
階梯電流范圍 1μA/級～200mA/級
階梯電壓范圍 0.05V/級～1V/級
集電極掃描最大輸出電壓 500V(0.1A)
最大電流容量 10A(5V)
串聯電阻 0,10KΩ,1MΩ
級數 0～10級　 連續可調
極性 正、負
外型尺寸 340W×290H×475D(mm)
質量 24.8Kg
