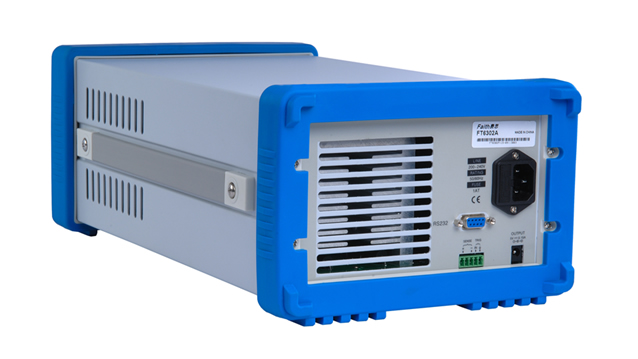

FT6302A費思泰克 電子負載
所屬類別：電源配套分類>>測試儀器
電子信箱：bin.huang@faithtech.cn
聯系電話：13266639695
聯 系 人：黃斌
更新時間：2012-3-5 14:17:00
|
FT6302A 系列電子負載是費思科技推出的一款針對電源測試中端用戶的單體可編程電子負載。其具電池內阻測試、電池容量測試、模擬短路功能、OCP測試自動尋找各種功能臨界點、自動測試功能、自動對品質進行判定等。還提供友好的人機界面，配備有RS232通訊接口，為您的設計和測試提供多種解決方案。
|
費思科技FT6302A系列單體可編程電子負載，提供了很好的人機界面并配備了RS232接口，提供多種測試解決方案。
恒電流、恒電壓、恒電阻和恒功率四種定態測量模式，并且均可作動態 測試。
低電壓/過電流/過功率/過溫度/極性反接等全方位的保護功能。
電壓高達1mV、電流高達0.1mA的分辨率，基本測量精度高達0.05%。
獨具電池內阻測試和電池容量測試功能，提供模擬短路功能。
針對被測設備的OCP測試，具備自動測試能力，簡化用戶的操作步驟。
采用高清晰高可見度真空熒光顯示屏(VFD)。
使用旋轉式編碼開關和數字鍵盤相結合，操作快速靈活。
提供靈活的動態測試，支持用戶遠程在線更改參數，支持多種觸發源。
強大的序列功能，可設置50步序列，模擬復雜多變的負載變化。
支持SCPI指令，方便組建智能化測試平臺和二次開發，提供上位機軟件。
定時卸載功能，精確實現帶載時間。
支持快速存儲和調用8組用戶存儲的配置參數。
具有前后兩組電壓遠端采樣端子，接線柱前置。
采用智能型風扇控制，節約能源，降低噪聲。
FT6300 系列電子負載的型號規格
| 型號 | FT6301A | FT6302A | FT6303A | FT6304A | FT6305A | FT6306A |
| 電流 | 0~30A | 0~30A | 0~15A | 0~60A | 0~30A | 0~120A |
| 電壓 | 0~120V | 0~120V | 0~500V | 0~120V | 0~500V | 0~120V |
| 功率 | 150W | 300W | 300W | 300W | 600W | 600W |
FT6300系列電子負載可定制型號
| 電流 | 0~240A | 0~120A | 0~240A | 0~120A | 0~240A | 0~120A |
| 電壓 | 0~150V | 0~500V | 0~150V | 0~500V | 0~150V | 0~500V |
| 功率 | 2400W | 2400W | 3600W | 3600W | 6000W | 6000W |
| 0~240A | 0~500A | 0~240A | 0~240A | 0~240A | 0~500A | 0~500A |
| 0~500V | 0~150V | 0~500V | 0~500V | 0~500V | 0~500V | 0~500V |
| 6000W | 20KW | 20KW | 50KW | 100KW | 150KW | 200KW |
FT6300系列可編程電子負載軟件功能：
1.1 基本測試
2.2 動態測試
2.3 序列測試
2.4 自動測試
2.5 電池內阻測試
2.6 電池容量測試
2.7 OCP測試
2.8 電池VI測試
2.9 SCPI通信
FT6300系列可編程電子負載規格和參數：
參數指標：
| 參數 |
FT6301A |
FT6302A |
FT6303A | ||||
|
額定值（0~40℃） |
輸入電壓 |
0~120V |
0~120V |
0~500V | |||
|
輸入電流 |
0~30A |
0~30A |
0~15A | ||||
|
輸入功率 |
150W |
300W |
300W | ||||
|
負載精度 |
量程范圍 |
精度 |
分辨率 |
精度 |
分辨率 |
精度 |
分辨率 |
|
定電壓模式 |
0.1~20 V |
±(0.05%+0.02%FS) |
1mV |
±(0.05%+0.02%FS) |
1mV |
±(0.05%+0.02%FS) |
1mV |
|
0.1~120 V/500V |
±(0.05%+0.025%FS) |
10mV |
±(0.05%+0.025%FS) |
10mV |
±(0.05%+0.025%FS) |
10mV | |
|
定電流模式 |
0~3A/6A |
±(0.05%+0.1%FS) |
0.1mA |
±(0.05%+0.1%FS) |
0.1mA |
±(0.1%+0.1%FS) |
0.2mA |
|
0~30A/15A/60A |
±(0.1%+0.1%FS) |
1mA |
±(0.1%+0.1%FS) |
1mA |
±(0.1%+0.1%FS) |
1mA | |
|
定電阻模式（當輸入電壓和電流值≥滿量程的 10%） |
0.100~9.999 |
±(1%+0.3%FS) |
0.001 |
±(1%+0.3%FS) |
0.001 |
±(1%+0.3%FS) |
0.001 |
|
10.00~99.99 |
±(1%+0.3%FS) |
0.01 |
±(1%+0.3%FS) |
0.01 |
±(1%+0.3%FS) |
0.01 | |
|
100.0~999.9 |
±(1%+0.3%FS) |
0. 1 |
±(1%+0.3%FS) |
0. 1 |
±(1%+0.3%FS) |
0. 1 | |
|
1K~4K |
±(1%+0.8%FS) |
1 |
±(1%+0.8%FS) |
1 |
±(1%+0.8%FS) |
1 | |
|
定功率模式（當輸入電壓和電流值≥滿量程的 10%） |
0~100W |
±(1%+0.1%FS) |
1mW |
±(1%+0.1%FS) |
1mW |
±(1%+0.1%FS) |
1mW |
|
100~300W |
±(1%+0.1%FS) |
10mW |
±(1%+0.1%FS) |
10mW |
±(0.1%+0.1%FS) |
10mW | |
|
電流量測值 |
0~3A/6A |
±(0.1% +0.1%FS) |
0.1mA |
±(0.2%+0.15%FS) |
0.1mA |
±(0.2%+0.3%FS) |
1mA |
|
0 ~30A/15A/60A |
±(0.2%+0.15%FS) |
1mA |
±(0.2%+0.3%FS) |
1mA |
±(0.2%+0.5%FS) |
2mA | |
|
電壓量測值 |
0~20V |
±(0.02% + 0.02%FS) |
1mV |
±(0.02% + 0.02%FS) |
1mV |
±(0.02% + 0.02%FS) |
1mV |
|
0~120V/500V |
±(0.02% + 0.025%FS) |
10mV |
±(0.02% + 0.025%FS) |
10mV |
±(0.02% + 0.025%FS) |
10mV | |
|
功率量測值（當輸入電壓和電流值≥滿量程的 10%） |
0 ~100W |
±(1%+0.1%FS) |
1mW |
±(1%+0.1%FS) |
1mW |
±(1%+0.1%FS) |
1mW |
|
100~300W |
±(1%+0.1%FS) |
10mW |
±(1%+0.1%FS) |
10mW |
±(1%+0.1%FS) |
10mW | |
|
電池容量測試功能 |
輸入為：0.10~120V/500V；最大測量容量：999AH | ||||||
|
分辨率：0.1mAH； | |||||||
|
電池內阻測試功能 |
精度：±4% | ||||||
|
分辨率：0.1mΩ | |||||||
|
動態模式 |
頻率范圍：0.1~2KHz；頻率錯誤率<0.05% | ||||||
|
觸發時間 |
觸發時間>5uS；觸發間隔>500 uS | ||||||
|
參數 |
FT6304A |
FT6305A |
FT6306A | ||||||
|
額定值（0~40℃） |
輸入電壓 |
0~120V |
0~500V |
0~120V | |||||
|
輸入電流 |
0~30A |
0~30A |
0~120A | ||||||
|
輸入功率 |
300W |
600W |
600W | ||||||
|
負載精度 |
量程范圍 |
精度 |
分辨率 |
精度 |
分辨率 |
精度 |
分辨率 | ||
|
定電壓模式 |
0.1~20 V |
±(0.05%+0.02%FS) |
1mV |
±(0.05%+0.02%FS) |
1mV |
±(0.05%+0.02%FS) |
1mV | ||
|
0.1~120 V/500V |
±(0.05%+0.025%FS) |
10mV |
±(0.05%+0.025%FS) |
10mV |
±(0.05%+0.025%FS) |
10mV | |||
|
定電流模式 |
0~3A/12A |
±(0.1%+0.2%FS) |
0.2mA |
±(0.1%+0.1%FS) |
0.1mA |
±(0.1%+0.2%FS) |
0.4mA | ||
|
0~30A/120A |
±(0.15%+0.2%FS) |
1mA |
±(0.1%+0.1%FS) |
1mA |
±(0.2%+0.2%FS) |
1mA | |||
|
定電阻模式（當輸入電壓和電流值≥滿量程的 10%） |
0.100~9.999 |
±(1.5%+0.2%FS) |
0.001 |
±(1%+0.3%FS) |
0.001 |
±(1.5%+0.2%FS) |
0.001 | ||
|
10.00~99.99 |
±(1%+0.3%FS) |
0.01 |
±(1%+0.3%FS) |
0.01 |
±(1%+0.3%FS) |
0.01 | |||
|
100.0~999.9 |
±(1%+0.3%FS) |
0. 1 |
±(1%+0.3%FS) |
0. 1 |
±(1%+0.3%FS) |
0. 1 | |||
|
1K~4K |
±(1%+0.1%FS) |
1 |
±(1%+0.8%FS) |
1 |
±(1%+0.1%FS) |
1 | |||
|
定功率模式（當輸入電壓和電流值≥滿量程的 10%） |
0~100W |
±(1%+0.1%FS) |
1mW |
±(1%+0.1%FS) |
1mW |
±(1%+0.1%FS) |
1mW | ||
|
100~150W/600W |
±(0.1%+0.1%FS) |
10mW |
±(1%+0.1%FS) |
10mW |
±(0.1%+0.1%FS) |
10mW | |||
|
電流量測值 |
0~3A/12A |
±(0.1% +0.2%FS) |
0.2mA |
±(0.1% +0.1%FS) |
0.1mA |
±(0.1% + 0.2%FS) |
0.4mA | ||
|
0 ~30A/120A |
±(0.2%+ 0.5%FS) |
2mA |
±(0.2%+0.3%FS) |
1mA |
±(0.2%+0.5%FS) |
4mA | |||
|
電壓量測值 |
0~20V |
±(0.02% + 0.02%FS) |
1mV |
±(0.02% + 0.02%FS) |
1mV |
±(0.02% + 0.02%FS) |
1mV | ||
|
0~120V/500V |
±(0.02% + 0.025%FS) |
10mV |
±(0.02% + 0.025%FS) |
10mV |
±(0.02% + 0.025%FS) |
10mV | |||
|
功率量測值（當輸入電壓和電流值≥滿量程的 10%） |
0 ~100W |
±(1%+0.1%FS) |
1mW |
±(1%+0.2%FS) |
1mW |
±(1%+0.2%FS) |
1mW | ||
|
100~150W/600W |
±(1%+0.1%FS) |
10mW |
±(1%+0.2%FS) |
10mW |
±(1%+0.2%FS) |
10mW | |||
|
電池容量測試功能 |
輸入為：0.10~120V/500V；最大測量容量：99999AH | ||||||||
|
分辨率：0.1mAH； | |||||||||
|
電池內阻測試功能 |
精度：±4% | ||||||||
|
分辨率：0.01mΩ | |||||||||
|
動態模式 |
頻率范圍：0.1~2KHz；頻率錯誤率<0.05% | ||||||||
|
觸發時間 |
觸發時間>5uS；觸發間隔>500 uS | ||||||||
|
對比內容 |
費思FT368 |
F289 | |||||||
|
溫度范圍 |
-200℃~1350.0℃ |
-200℃~1350.0℃ | |||||||
|
分辨率 |
0.1℃ |
0.1℃ | |||||||
|
精確度 |
1%+1℃（包括熱電偶） |
1%（不包括熱電偶） | |||||||
|
熱電偶精確度 |
|
80PK-1，1.1℃ | |||||||
|
總和這精確度 |
1%+1℃ |
1%+1.1℃ | |||||||
