電壓監測儀執行標準：中華人民共和國電力行業標準DL500-92《電壓監測儀訂貨技術條件》

一．        概述

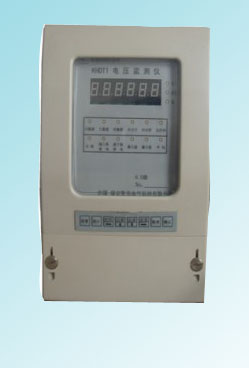

KHDT1型電壓監測儀是一款高檔電網電壓質量監測統計儀，電壓監測儀能對讀入的電壓信號進行轉換處理，在時鐘的同步控制下，自動監測、統計和分析各項統計值并存貯，供用戶選擇讀出，可對多種電壓信號（PT輸出～100V、220V、380V）進行采集、顯示、分類統計，電壓監測儀是電力系統監測、考核電網電壓質量的必備手段之一。

KHDT1電壓監測儀采用設計新穎的精美結構，外觀整潔，工藝精良，安裝便捷，使用方便。由于元器件采用高檔單片微機及大規模IC及SMT表面貼裝技術，并經過多年的市場應用和洗禮，證明電壓監測儀儀表功能強，具有很高的可靠性。

二．         電壓監測儀主要技術性能

1.      電壓監測儀統計對象

可對變送為PT～100V的3KV及以上高壓電網電壓、220V電壓或是380V電壓信號進行采集、顯示、分類。

2.  電壓監測儀統計形式

       儀表自動地按時、日、月方式分別分類統計。

3.  電壓監測儀統計項目及功能

（1）電壓監測儀月統計

      本機提供近一年的月統計數據，按鍵顯示指定月份的總運行時間、合格時間、合格率、超上限率及超上限時間、超下限率及超下限時間、最高電壓值及最高電壓出現時刻、最低電壓值及最低電壓出現時刻、平均電壓。

(2) 電壓監測儀日統計

   電壓監測儀提供近三個月的日統計數據，按鍵顯示指定日期的總運行時間、合格時間、合格率、超上限率及超上限時間、超下限率及超下限時間、最高電壓值及最高電壓出現時刻、最低電壓值及最低電壓出現時刻、平均電壓。

(3) 電壓監測儀時統計

       本機提供近五天的時統計數據，按鍵顯示指定整點的總運行時間、合格時間、合格率、超上限率及超上限時間、超下限率及超下限時間、最高電壓值及最高電壓出現時刻、最低電壓值及最低電壓出現時刻、平均電壓。

(4) 電壓監測儀來、停電記錄

    本機提供來、停電的時刻（年月日 時分秒）。

(5) 電壓監測儀可以單獨設定預警上下限值，當瞬壓值超預警上下限值時產生報警輸出。

(6) 電壓監測儀支持IRIG-B格式碼（簡稱B碼）對時。（本功能為備選功能，并在訂貨前加以說明）。

(7) 電壓監測儀具有“看門狗”功能，保證程序可靠運行。

(8) 電壓監測儀進入?yún)��?shù)設置前有密碼保護，防止誤動作和非正常操作。

4. 電壓監測儀顯示形式     LED數碼管顯示

5. 電壓監測儀供電方式 被測電源供電和輔助電源供電。

6. 電壓監測儀 安裝方式 掛裝電壓監測儀式和槽裝式電壓監測儀。

三．主要技術指標

(1). 電壓監測儀采樣周期                    250ms

(2) 電壓監測儀顯示周期                            1s

(3) 電壓監測儀統計周期                     1min

(4) 電壓監測儀精確度

★  測量范圍：        Un±20%(AC)

★  綜合測量誤差：   ≤0.5%

★  時鐘誤差：        ≤±0.5s/d

★  電壓監測儀分辨率：         0.01%

★  信號輸入回路功耗：≤0.6VA

★  電壓監測儀電源回路功耗：     ≤2VA

★  E2PROM存儲重要數據，保存期100年

(5)  電壓監測儀通訊媒介 RS485/GSM(短信)/GPRS（訂貨前加以說明）。

(6) 電壓監測儀正常工作環境

★電壓監測儀 環境溫度：    -10℃～+45℃

★ 電壓監測儀相對濕度：    +45℃時90%

★ 電壓監測儀大氣壓力：    79.5～106.0kpa(海拔2000m及以下)

四、電壓監測儀型號說明
