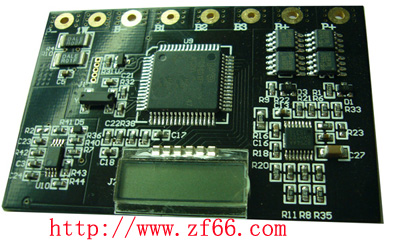

四節鋰電池保護電路
適用范圍：阻性負載，放電電流<10A,充電電流<10A
特 點
應 用 ■ 高精度電壓檢測電路 ■ 四串鋰離子可充電電池組
■ 低靜態功耗 ■ 四串鋰聚合物可充電電池組
■ 低溫度系數 ■ 支持1-Wire協議通訊
■ 強抗干擾能力
■ 雙重電流檢測
■ 低電量自動報警
一 、主要技術參數：
1、四串電池組，電壓14.4V，容量10AH；
2、硬件過充保護，單只保護值4.275±0.025V；
3、硬件過充恢復電壓值4.075±0.05V；
4、硬件過放保護，單只保護值2.3±0.08V；
5、硬件過放恢復電壓值2.70±0.10V；
6、硬件過流保護值20A±1A；
7、硬件過流保護延時時間20±10ms；
8、硬件短路保護延時時間1±0.4ms；
9、充電終止電壓4.175V；
10、充電終止電流300mA ；
11、均衡啟動電壓 4.20V；
12、均衡電流 100mA；
13、標準1-wire通訊接口，可讀取電池組容量狀態信息；
14、工作溫度-20℃--- +65℃；
15、保護板+顯示部分正常工作自耗電流<240uA；
16、保護板待機自耗電流<25uA；
17、正常工作時導通內阻<21毫歐；
18、電池容量數據更新頻率3S；
19、低電量報警門限5%；
20、顯示部分自動關閉電壓8V；
21、保護板外型尺寸70.9*46.6*6.7mm；
二、接線圖

三、 保護功能說明：
1、 將鋰電池與保護板按接線圖連接
保護電路分別檢測串聯電池組中每只電池的電壓和電流，控制電池組的充放電過程。電池組中每只電池的電壓均在過充檢測電壓和過放檢測電壓之間，并且輸出無短路現象時，MOS管導通，P+、P-輸出電池組電壓，允許電池組進行放電操作；
2、電池組過放保護功能
串聯電池組中的任意一只電池的電壓下降到過放檢測電壓并且達到過放延時時間時，過放保護功能啟動，切斷放電MOS管，禁止電池組對外輸出電流，保護電池組安全，電路板進入休眠狀態，電路板消耗電流為休眠電流以下，進入休眠狀態的電路只有在連接充電器后，并且電池電壓超過過放恢復電壓后才能恢復；
3、電池組過充保護功能
通過P+和P-對電池組充電過程中，當任何一節電池電壓上升到電池過充檢測電壓，并且超過過充延時時間時，過充保護功能啟動，切斷充電MOS管，禁止對電池組充電，保護電池組安全，當電池組連接負載放電或者電池電壓下降到過充恢復電壓以下時，過充狀態被恢復；
4、電池組短路保護功能
當電池組放電端口P+和P-發生短路時，保護電路會在短路保護延時時間后，切斷放電MOS管，禁止電池組對外放電，當外部短路被移除后，電路自動恢復；
5、電池組過流保護功能
當電池組放電端口P+和P-發生過電流現象時，保護電路會在過流保護延時時間后，切斷放電MOS管，禁止電池組對外放電，當外部短路被移除后，電路自動恢復；
6、電池組充電末端均衡功能
由于電池的匹配或者外界環境影響而導致電池組中每只電池電池電壓產生差異時，電路能夠在充電過程的末端提供均衡功能，具體過程為，失衡的電池組在充電過程中，電池相對容量最高的電池最先達到均衡電壓值，此時均衡電路作用，通過均衡電阻對相對容量最高的電池進行放電，均衡電流為均衡吸收電流值，降低此電池電壓上升速度，當電池電壓低于均衡啟動電壓時，均衡電路不工作，無任何均衡電流，以此來補償電池組中電池容量的失衡。
