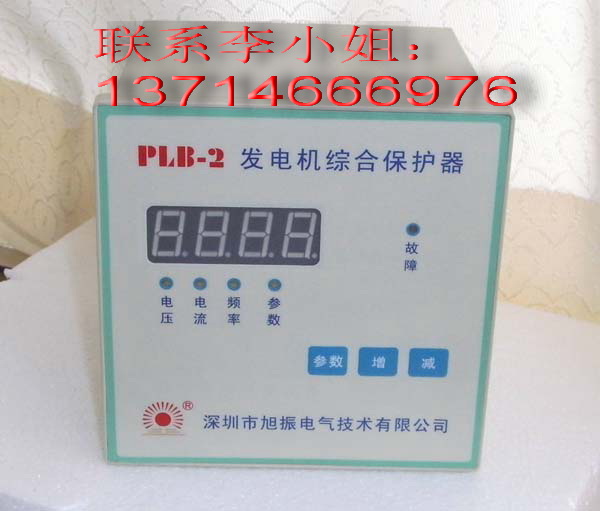

PLB-2發電機綜合保護器

主要功能特點：

1、精度高、穩定性、可靠性好。

2、集中控制、接線簡單、安裝簡便。

3、取代傳統的多個繼電器保護模式。

4、具有過流、過壓、欠壓保護功能。

5、具有飛車、短路、低速保護功能。

6、對電流的保護采用反時限控制。

7、所有的參數都有密碼保護，防止隨意修改。

8、故障指示燈，蜂鳴器告警，數碼顯示三維故障判斷。

技術參數：

1. 適用范圍：各類中、小型高壓和低壓發電機組。

2. 輸入信號

(1)    PT電壓： a. 標稱100V發電機PT（電壓互感器）電壓

b. 標稱230V發電機相電壓

c. 標稱400V發電機線電壓

(2) 三相電流：標稱5A發電機三相CT (電流互感器)電流信號

3. 輸出信號：  繼電器開關信號(常開)

觸點容量：AC380V/3A  AC220V/5A  DC110V/0.8A  DC220V/0.2A

          a. 故障輸出（用于分斷并網開關）

          b. 飛車保護輸出（用于控制調速器減速或“水旁路”）

建議在外面負載（線圈）為交流時，在線圈兩端并聯一個不小于0.1uf的（CBB）交流電容，負載為直流時，反并聯一個二極管。其接法如圖1所示,保護器出廠時C1已接好。如果負載（線圈）容量較大時最好通過中間繼電器再驅動。

4. 電壓測量精度:不低于±1％

5. 電流測量精度:不低于±1％

6．頻率測量精度:不低于±0.01％

7. 工作電源: 交流150V～360V   直流 200V～250V

8. 功耗:小于6W

9. 工作環境

環境溫度:-5℃～＋45℃

相對濕度:不大于90%(40℃)

海拔2500米以下地區

10. 外型尺寸：（長）112×（寬）112×（深）108mm
