DAWN-Capacitors功率薄膜電容器 3000VAC 0.1UF

公司名稱：深圳市天明偉業電子有限公司
所屬類別：電源配套分類>>電子元件
電子信箱：zimingluo@163.com
聯系電話：0755-28095986
聯 系人：羅子明
更新時間：2012-8-2 14:17:25

產品詳情

產品概述：

高頻高壓大功率諧振電容器.80-100A 50KHZ-100KHZ

產品特點：

●工藝特點
產品的設計可保證電容器內部不產生離子電流
合理的結構設計可保證引出端子承受更大的扭力矩和最大限度地降低電容器的ESR和ESL

產品運用：

典型運用圖：

DCH感應加熱電源諧振電容器

●產品描述
執行標準 GB/T 2639 idt IEC 60384-1;
金屬化聚丙烯膜無感卷繞、干式結構
具有低的ESR和優良的DV/DT特性
可以承受很大的Irms 和很高的Urms
可提供多種電極引出方式及封裝形式

●性能指標

溫度范圍(與工作電流有關)	-40~+70℃
電容量范圍（可根據客戶要求定制）	0.0033~500μF
電容量偏差△C/C	J:±5% K:±10%
額定工作電壓Un（可根據客戶要求定制）	300~3000Vac
端子間電壓Utt	1.5Un

●外形尺寸

外殼編號	φ	H	T	引出端形式
外殼編號	(mm)	(mm)	(mm)	F
1	72	41	52	M8×8
2	92	41	52	M8×8
3	92	51	62	M8×8

● 代表規格

Part Number	Cap	φ	L	P	dv/dt	Ipp	Irms
Part Number	(μF)	(mm)	(mm)	(mm)	(V/μs)	(A)	(A)
Un 500Vac(1000VDC)
DCH500Vac 565	5.6	72	41	52	350	1960	60
DCH 500Vac 106	10	92	41	52	350	3500	100
DCH 500Vac 126	12	92	51	62	250	3000	90
Un 800Vac(1600VDC)
DCH 800Vac 255	2.5	72	41	52	800	2000	60
DCH800Vac 475	4.7	92	41	52	800	3760	100
DCH 800Vac 655	6.5	92	51	62	500	3250	100
Un 1000Vac(2000VDC)
DCH1000Vac 754	0.75	72	41	52	2200	1650	65
DCH 1000Vac 135	1.3	92	41	52	2200	2860	90
DCH1000Vac 255	2.5	92	51	62	1000	2500	80
DCH 1000Vac 335	3.3	103	56	62	1200	3960	100
DCH 1000Vac 475	4.7	92	72	80	660	3102	80
Un 2000Vac(6000VDC)
DCH 2000Vac 564	0.56	92	51	62	4000	2240	100
DCH 2000Vac 105	1	115	56	62	4000	400	120
Un 3000Vac(10000VDC)
DCH3000Vac 403	0.04	95	95	103	3350	640	30
DCH3000Vac 603	0.06	95	95	103	3350	960	60
DCH 3000Vac 104	0.1	95	95	103	3350	355	90

可根據客戶需求，提供定制產品！

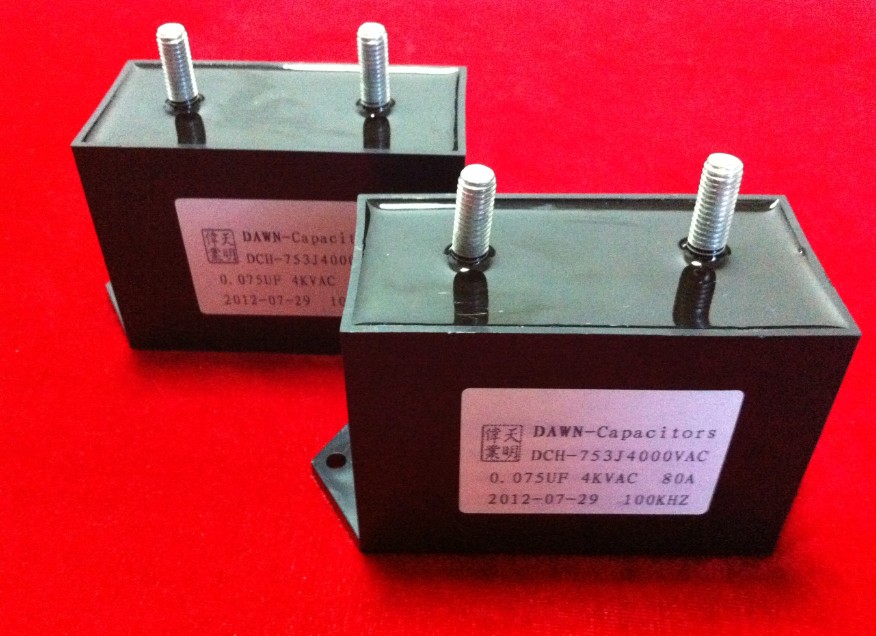

圓形實物圖：

其它結構產品：
