25W寬壓2比1輸入12V轉正負15V穩壓模塊DC-DC
產品詳情
|
產品特性
n 開關型、效率高達89%
n 超低紋波噪聲
n 隔離電壓1500V
n 金屬封裝，國際標準引腳
n MTBF >100萬小時
n 自然空氣冷卻，無需散熱片
n 工作溫度：-40℃～+85℃
產品概述

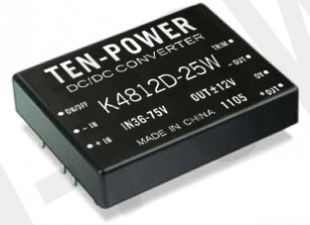

TEN-POWER的KxxxxD-25W 系列產品寬電壓輸入9-18VDC，18-36VDC，36-75VDC，隔離電壓1500VDC，具有過流保護，短路保護功能，廣泛應用于工控、通信、測試設備、電力等領域。該產品適用：
l 輸入電壓變化≤2：1
l 隔離電壓 ≤1500VDC；
l 輸出電壓穩定和要求噪聲低。
|
產品型號一覽表 |
|
|
型號 |
輸入 |
輸出 |
效率 |
|
標稱值
（VDC） |
輸入范圍
（VDC） |
電壓
（VDC） |
電流mA |
|
Max |
% |
|
K1205D-25W |
12 |
9~18 |
±5 |
±2500 |
85 |
|
K1209D-25W |
±9 |
±1390 |
86 |
|
K1212D-25W |
±12 |
±1042 |
86 |
|
K1215D-25W |
±15 |
±833 |
86 |
|
K2405D-25W |
24 |
18~36 |
±5 |
±2500 |
87 |
|
K2409D-25W |
±9 |
±1390 |
88 |
|
K2412D-25W |
±12 |
±1042 |
88 |
|
K2415D-25W |
±15 |
±833 |
89 |
|
K4805D-25W |
48 |
36-75 |
±5 |
±2500 |
87 |
|
K4812D-25W |
±12 |
±1042 |
87 |
|
K4815D-25W |
±15 |
±833 |
89 |
|
輸出特性表 |
|
項目 |
工作條件 |
Min |
Type |
Max |
單位 |
|
輸出功率 |
|
2.5 |
--- |
25 |
W |
|
輸出電壓精度 |
|
|
±1.0 |
±2.0 |
% |
|
電壓調節率 |
滿載，輸入從低電壓到高電壓。 |
--- |
±0.2 |
±0.5 |
|
負載調整率 |
10%到100%負載 |
--- |
±0.5 |
±1 |
|
紋波+噪聲 |
20MHz帶寬 |
--- |
--- |
150 |
mVp-p |
|
輸出短路保護 |
|
持續短路保護，自恢復 |
|
溫度漂移 |
100%負載 |
--- |
--- |
0.03 |
%/℃ |
|
開關頻率 |
100%的負載，輸入電壓范圍 |
--- |
400 |
--- |
KHz |
|
Trim電壓調整端 |
|
±10%Vout |
VDC |
|
ON/OFF端 |
模塊開啟(邏輯參考地-Vin) |
3.5 -12VDC 或者開路 |
|
模塊關閉(邏輯參考地-Vin) |
0-1.2VDC |
更多參數請到我司網站下載相關數據手冊或直接來電咨詢。謝謝
| | | | |
