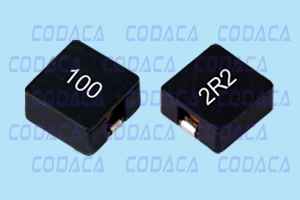

產品名稱：CSB10系列扁平線大電流電感


   特性及應用
 ●使用扁平線。
 ●屏蔽式電感結構。
 ●同尺寸直流電阻最低。
 ●可確保耐電流電感值降幅平順。
 ●適用于回流焊SMT工藝。
 ●產品無鉛,符合RoHS指令。
 ●適用于電源供應器、個人電腦和其它掌上型電子設備中電源線路上直流對直流整流的應用。
 產品標示

(1)產品類型: CSB系列。

(2)外觀尺寸:方形,10表示寬10.4mm。40表示高4.0mm。

(3)電氣特性表示:1R0表示1.0uH 。

(4)允許公差:M表示±20%。

(5)包裝方式:R表示載帶盤裝;B表示袋裝。

 外型尺寸(單位：mm)

 電氣性能
產品編號  A±0.5 B±0.3 H±0.3 E±0.5 F Ref D Ref
CSB1030  10.4  10.4  3.0  1.8  5.5  1.8
CSB1035  10.4  10.4  3.5  1.8  5.5  1.8
CSB1040  10.4  10.4  4.0  1.8  5.5  2.4
CSB1045  10.4  10.4  4.5  1.8  5.5  2.8
