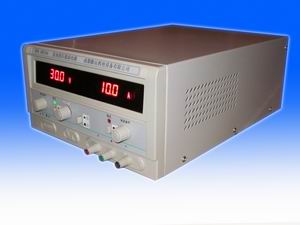

WYK 系列線性可調試直流穩壓電源  【成都傲運機電設備有限公司】WYK系列直流穩壓穩流電源技術指標及特點

一、概述

1．WYK系列直流穩壓穩流電源采用線性串聯調整方式，具有較高的穩定性和低紋波等優點。

2．采用基準電壓懸浮迭加技術，輸出電壓可以從零伏調到額定值，輸出電流可以從零安培預置到額定值。

3．采用可控硅或繼電器改變整流橋兩端的電壓。

4．雙路電源具有主從跟蹤串聯、并聯功能。使用串聯使用時，輸出電壓為兩路電壓之和，提高負載電壓能力，并聯使用時輸出電流為兩路輸出電流之和，提高負載帶載能力。（跟蹤和并聯功能為選項）

二．技術指標

1．輸入電壓：AC220V±10%，50Hz±1Hz

2．輸出電壓見表：0-最大電壓值（可調）

輸出電流見表：0-最大電流值（可調）

a)     電源效應：CV≤5×10^-3

CC≤2×10^-3

b)     負載效應：CV≤5×10^-3

                CC≤5×10^-2

c)   周期與隨機漂移：Vrms≤5mv

d)   指示： 3位半LED 顯示

e)      使用環境：-10℃--40℃，相對濕度＜90%

3、面板具有過壓、過流設置按鈕，電源空載時可由過壓調節、電流調節電位器來設置。當出現輸出過壓過流時，自動切斷輸出并報警，電源重啟恢復。

4、面板上具有輸出通斷按鈕，可以控制電源輸出的通斷。

三．工作原理

1．交流預穩原理

交流預穩采用可控硅控制，可控硅工作狀態是隨輸出電壓的變化而變化，輸出電壓為零可控硅截止，整流橋電壓最低。輸出電壓最高時，可控硅導通角最大，整流橋電壓最高。

2、直流穩壓原理

主電路采用懸浮放大原理，使電路調整范圍寬，精度高，能保持長時間連續可靠工作（高壓電源采用高壓和低壓串聯疊加，可使輸出電壓做到幾千伏，但調整管壓降較低，可以保證調整管長期安全可靠工作，同時提高機器效率）。

調整電路是串聯線性調整，由電壓（電流）比較大器控制，使輸出電壓（電流）恒定。

當恒壓工作時，電壓放大器對調整管和可控硅處于優先控制狀態，當輸入電壓或負載變化時，輸出電壓變化量經采樣送入比較放器的反相端，與同相端設定的基準電壓比較放大后，經與門控制調整管和可控硅，使輸出電壓回到原來數值，從而達到穩壓的目的。

當電路恒流工作時，電流放大器優先工作，其控制原理和恒壓控制完全相同。

電路工作狀態可自動轉換，當負載電流在設定范圍內時，電路工作在恒壓狀態。當負載超過設定值或短路時，電路退出穩壓狀態，自動轉換為穩流狀態。當負載電流回到設定范圍內或開路時，電路自動轉換為穩壓狀態。

本電路工作在穩壓狀態時，穩流電路處于待機狀態。工作在穩流狀態時，穩壓電路起限壓作用
