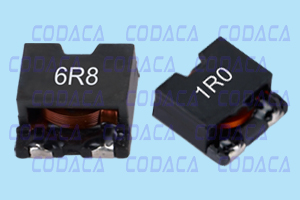

產品名稱：CSC12系列扁平線大電流電感
  產品名稱：CSC12系列扁平線大電流電感

   特性及應用


●大電流、小體積。

●低直流電阻。

●較低的溫度系數。

●封閉的磁性電路設計，磁性的磁力泄漏較小。

●表面貼裝,在安裝時穩定性高，

●產品無鉛,符合RoHS指令。

●適用于提高快速轉換開關模式的應用。


 產品標示

CSC1240-1R0M R/B

(1)產品類型: CSC系列。

(2)外觀尺寸:方形,12表示寬12.7mm,

    40表示高4.0mm 。

(3)電氣特性表示:1R0表示1.0uH 。

(4)允許公差:M表示±20% 。

(5)包裝方式:R表示載帶盤裝;B表示袋裝。

 外型尺寸(單位：mm)

 電氣性能
產品編號 A±0.4 B±0.4 H±0.3 E(Ref) F (Ref) D (Ref)
CSC1240  12.7  12.7  4.0  2.6  2.0  2.5
CSC1245  12.7  12.7  4.5  2.6  2.0  2.5
CSC1250  12.7  12.7  5.0  2.4  1.8  1.5
CSC1255  12.7  12.7  5.5  2.4  1.8  1.5
CSC1260  12.7  12.7  6.0  2.4  1.8  1.5



   特性及應用

●大電流、小體積。

●低直流電阻。

●較低的溫度系數。

●封閉的磁性電路設計，磁性的磁力泄漏較小。

●表面貼裝,在安裝時穩定性高，

●產品無鉛,符合RoHS指令。

●適用于提高快速轉換開關模式的應用。

 產品標示

(1)產品類型: CSC系列。

(2)外觀尺寸:方形,12表示寬12.7mm,

    40表示高4.0mm 。

(3)電氣特性表示:1R0表示1.0uH 。

(4)允許公差:M表示±20% 。

(5)包裝方式:R表示載帶盤裝;B表示袋裝。

 外型尺寸(單位：mm)

 電氣性能
產品編號 A±0.4 B±0.4 H±0.3 E(Ref) F (Ref) D (Ref)
CSC1240  12.7  12.7  4.0  2.6  2.0  2.5
CSC1245  12.7  12.7  4.5  2.6  2.0  2.5
CSC1250  12.7  12.7  5.0  2.4  1.8  1.5
CSC1255  12.7  12.7  5.5  2.4  1.8  1.5
CSC1260  12.7  12.7  6.0  2.4  1.8  1.5
