一、概述
1、一般說明
ＨＣ－ＸＪＹ型蓄電池巡檢儀用于對19組/12V的電池組進行實時在線監測。監測電池組每一組電池的端電壓、電池組的總電壓、電池表面溫度、環境溫度等參數。對異常參數發出報警信號，可多機并線聯網監測多個電池組的運行狀況。
ＨＣ－ＸＪＹ型蓄電池巡檢儀具有測量和顯示單元。可通過串口進行通信。可根據現場情況靈活選擇安裝方式。測量單元與電池組就近安裝，最大程度降低工作量和安裝成本，性價比優異。可有效減輕運行維護人員的工作量和工作強度，對保證電池組的安全正常運行具有重要意義。
2、特點
★ 雙 CPU ,分體設計，安裝使用成本低，全靜態工作，無壽命損耗；
★ 精密共模電壓檢測技術,多路實時采樣，實時在線監測；
★ 在線軟/硬件校準；多重報警判斷，無誤動/拒動；
★ RS232隔離通訊接口；
二、人機交互單元使用說明
人機交互單元有4個按鍵：“切換”、“+”、“-”、“確認”鍵。

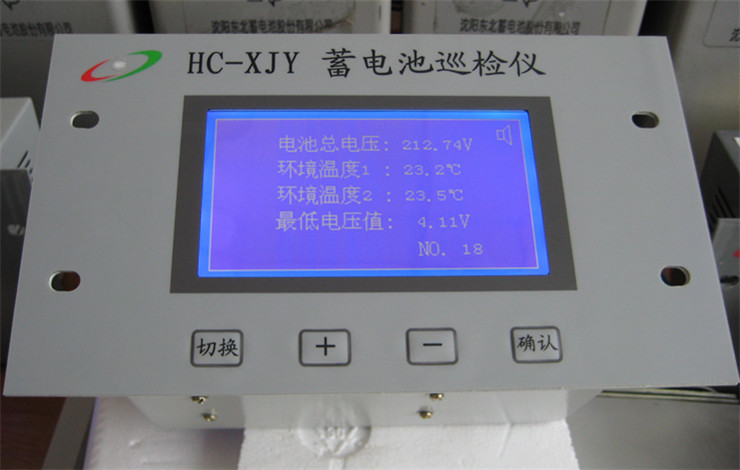

1、上電后首先顯示產品首頁，然后自動進入產品主監測界面，電池總電壓指電池組的總電壓；環境溫度1指T1周圍溫度值；環境溫度2指T2周圍溫度值；最低電池電壓指所測每組電池的最低電壓值；NO.指相應電池節數。當右上角出現“ 小喇叭”標志時表示有報警信息。
