3259中文版高頻變壓器綜合測試儀
公司名稱：東莞市萬江茂盛電子經營部
所屬類別：電源配套分類>>測試儀器
電子信箱：1127093688@qq.com
聯系電話：13829129232
聯 系 人：尹文強
更新時間：2011-8-8 15:05:50
所屬類別：電源配套分類>>測試儀器
電子信箱：1127093688@qq.com
聯系電話：13829129232
聯 系 人：尹文強
更新時間：2011-8-8 15:05:50
產品詳情

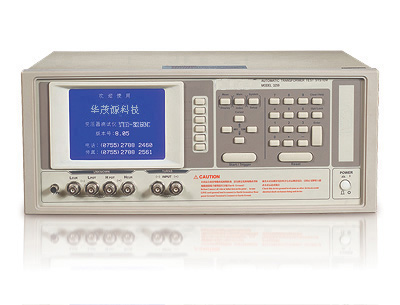

主要特點： Meter: 3259（中文版）變壓器綜合測試儀，主要用于變壓器生產線或品管做進出貨檢驗，也可用于實驗室作產品分析研究的測試，是一款高穩定、高可靠性的精密測試儀器。技術上采用當前最新型的嵌入式微處理器，集成度高，數據處理能力強，測試速度快，測量結果更加準確、穩定。 主要特征： ■ 測試頻率20Hz~300KHz,精確度0.01% ■ 基本量測準確度：0.1% ■ 三大測試系統（輸出阻抗模式）任意可選，測試結果與知名LCR表完全比對 ■ 增強式圈數比準確量測，適用于低磁導率的磁芯 ■ 高速LCR量測，最快100次/秒 ■ 高速DCR量測，最快75次/秒 ■ 直流偏置控制功能，0.1mA~1000.0mA ■ 320×240點矩陣大型LCD顯示器，5～7位讀數分辨率 ■ 獨特的測試技術，低頻漏感、直流電阻測試穩定可靠
■ 漏感平衡、系統雜散電容扣除、不良品鎖定功能 ■ 獨立分組測試功能 ■ 出廠校驗數據的備份及自動恢復功能 ■ 50組內部儀器設定可供儲存及呼叫 ■ 引導式中文菜單，操作使用方便快捷 ■ RS-422串口通訊管理功能，強大的PC機管理軟件可直接監視控制若干臺網內在線測試的3259儀器 ■ Rs-232標準通訊接口，與計算器連接 技術參數：
■ 漏感平衡、系統雜散電容扣除、不良品鎖定功能 ■ 獨立分組測試功能 ■ 出廠校驗數據的備份及自動恢復功能 ■ 50組內部儀器設定可供儲存及呼叫 ■ 引導式中文菜單，操作使用方便快捷 ■ RS-422串口通訊管理功能，強大的PC機管理軟件可直接監視控制若干臺網內在線測試的3259儀器 ■ Rs-232標準通訊接口，與計算器連接 技術參數：
| 型號 | HUAM 3259 | |
| 測試參數 | ||
| 變壓器掃描測試 | 圈數比（Turn Ratio）,相位（Phase）,圈數（Turn）,電感（L）,漏電感（Q）,漏電感（LK），平衡（Balance），交流電阻（ACR）, 電容（Cp）,直流電阻（DCR）,接腳短路（Pin Short） | |
| 測試信號 | ||
| 測試電壓 | Turn | 10mV-10V,±10%, 10mV/step |
| 其他 | 10mV-2V,±10%, 10mV/step | |
| 測試頻率 | Turn | 1KHz~300KHz, ±0.01% |
| 其他 | 20KHz~3000KHz, ±0.01% | |
| 輸出阻抗 | Turn | 10Ω，當測試位準≤2V 50Ω，當測試位準>2V |
| 其他 | Constant=OFF;依電阻范圍不同而定 Constant=320X:100Ω ±0.5% Constant=106X:50Ω 100mA ±0.5%（1V設定） 電感負載小于己于10Ω，10Ω±10%，阻抗≥10Ω | |
| 測量顯示范圍 | ||
| L.LK/C/Q.D/ | L,LK:0.00001uH-9999.9H C:0.00001pF999.999mf Q.D:0.00001-99999 | |
| Z.X.R/Y/θ | Z.X.P:0.00001Ω-99.9999MΩ Y:0.01Ns-99.9999S :-90.00-+90.00 | |
| DCR/Turn | DCR:0.01mΩ-99.999MΩ Turn:0.01-99999.99圈（次電壓小于100Vrms） | |
| Pin-Short | 10組,接地與接腳之間 | |
| 基本準確度 | ||
| L.LK.C.Z.X.Y.R.DCR | 0.1%（若為AC參數1KHZ） | |
| Q.D/θ/Turn | Q.D:0.0005（1KHz） :0.03°（1KHz） Turn:0.5%（1KHz） | |
| 測量速度（最快速度） | ||
| L.LK.C.Z.X.Y.R.Q.D.θ | 100meas./sec | |
| DCR | 75meas./sec | |
| Turn | 30meas./sec | |
| 判定方式 | ||
| 顯示器 | 320X240點矩陣LCD液晶顯示器5~7位讀數分辨率，開路、短路歸零，負載修正 | |
| 記憶體 | 50組測量數據內部保存 | |
| 等效電路模式 | 串聯. 并聯 | |
| 觸發 | 內部 手動 外部 | |
| 一般規格 | ||
| 環境條件 | 溫度:10℃~40℃ 濕度:10%~90%RH | |
| 消耗功率 | 最大140VA | |
| 電源需求 | 190-250V AC或190-250V AC 或 48Hz-62Hz | |
| 重量 | 約8.5Kg | |
| 尺寸（長×寬×高） | 420x300x175 | |
