1.概述

船用變壓器屬于使用在特殊的環境的特種變壓器，型號分為兩大系列：A.防水式：CSD9系列；B.防滴式：CSGS/CDGD系列；主要用于各類船舶上、，海洋平臺及水上作業機械等系統照明、電力、通訊、供電變壓或電網隔離，我公司生產的船用變壓器均按照IEC92號出版物的要求進行設計制造，產品經中華人民共和國船舶檢驗局檢驗認可。并且取得國家船級社認證通過

2.用途及使用條件

本產品可在符合下述環境條件的船舶、海洋平臺及其它

場所用于照明、電力、通訊或電網隔離：

●海拔高度：≤1000m

●環境溫度：≤45℃

●相對濕度：≤95%

●有凝露、油霧和霉菌的影響

●有船舶正常營運時所產生的振動、沖擊、角度≤22.4°

的搖擺和角度≤15°的傾斜

3.結構特征

A.防水式：CSD9系列

●鐵心采用由優質冷軋硅鋼帶卷制的CD型鐵心，或采用

優質冷軋硅鋼片疊制而成，并經特殊工藝處理以降低空載電

流和空載損耗。

●線圈為B級或F級絕緣

●鐵心與線圈外表用玻璃纖維氈填充后進行環氧樹脂澆注，

散熱性好，具有嚴密的防水防潮性能。

●電纜引入引出可通過變壓器頂部的接線盒方便地接線。

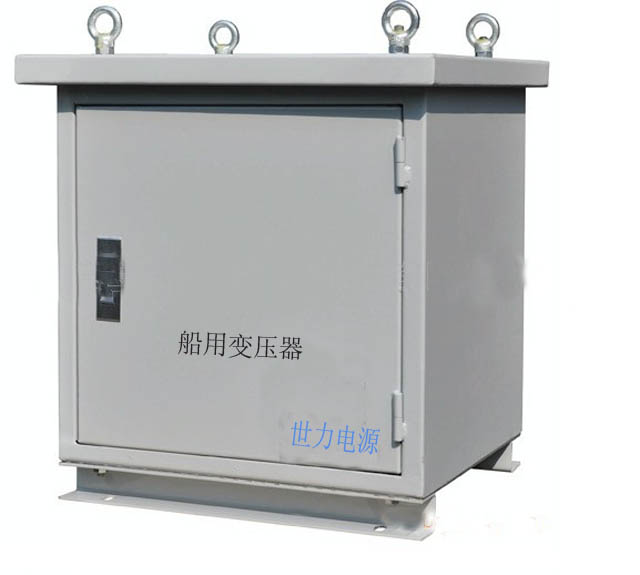

B.防滴式：CSGS系列、CDGD系列

●鐵心采用優質冷軋硅鋼片精心疊制而成，能牢固地固定

繞組，在使用條件下使振動減至最小。

●繞組由漆包線、雙玻璃絲包線或復合絕緣導線繞制而成，

絕緣等級為B、F或H級。

●變壓器箱體由優質鋼板制成，結構上既充分考慮到空氣

流通，又能有效地防滴及防止鼠類進入內部。

●接線板及換接接線柱在變壓器箱體內部，引入電纜可方

便地通過箱體左側或右側的填料函接到接線板上。

4.訂貨須知

●產品型號    ●額定容量     ●額定電壓

●聯結組別    ●絕緣等級     ●防護等級

●其它特殊要求在技術協議中再行規定
