1、   概述

當今社會數據通信技術飛速發展，高效的自動化控制正逐漸代替低效的人工操作，在數據通信傳輸系統上，主控設備與被控設備之間的距離可能是近程的幾米之內，也可能是遠程的幾百米甚至上千米。這些信息系統設備的工作電壓比較低，它們的耐壓能力差，當受到過壓特別是雷電襲擊時，在傳輸線路上會形成數千伏的瞬態過電壓，并沿著傳輸線路侵入設備，造成設備損壞、數據丟失，甚至系統中斷運行，造成難以估算的經濟損失。因此，必須在數據傳輸線上安裝單路數據防雷器。

2、   功能與應用范圍

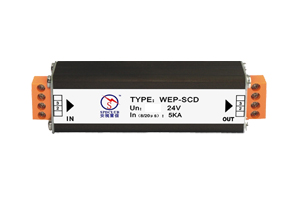

2-1  WEP-SCD單路數據防雷器，采用快速插入——鎖緊接線端子接頭，方便實用。本產品內進口高品質的快速箝位半導體器件，過壓動作時間快，電壓箝位準確，具有雙重的過流保護功能，通流容量達5KA，充分滿足通信數據高速傳輸?shù)囊�求，能有效防止�?shù)據傳輸系統因靜電感應、電磁感應而形成的瞬間過壓損壞設備，是雙線遠程數據傳輸保護的最佳選擇。

2-2  應用范圍：

        ◇485數據傳輸控制線路      ◇低壓音頻報警線路

        ◇消防控制線路             ◇數據通信專線

3、主要技術參數

防雷器型號
 WEP-SCD

通流容量（8/20ms）
 5 kA

標稱工作電壓Un
 24V

最大可持續運行電壓UC
 27V

電壓保護級別UP(0.5KV，8/20μS)
 ≤18V(線/線)
≤45V(線/地)
插入損耗
 <0.5 dB

響應時間
 <1ns
