概述

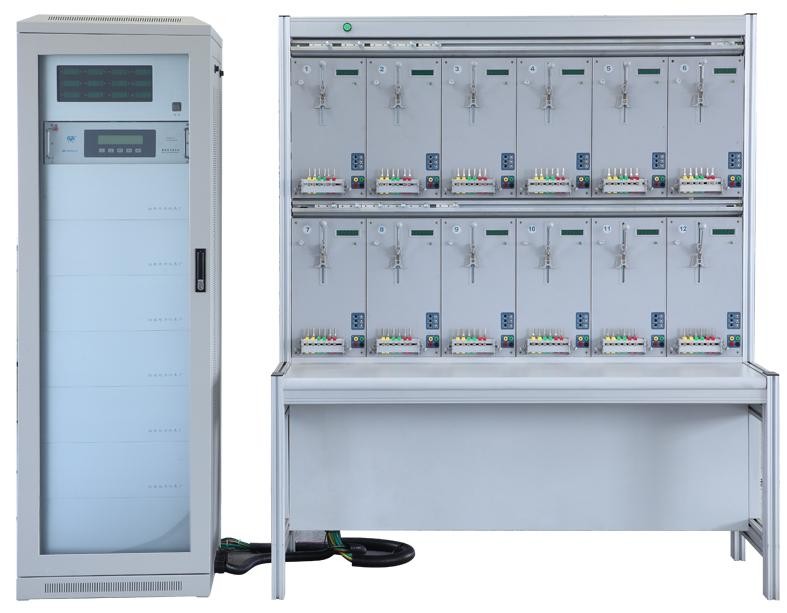

HY9383 采集終端及集中器校驗裝置專為用電信息采集系統中的集中器、采集器、專變采集終端的生產檢驗、驗收檢驗、型式檢驗而設計生產。以中國電力科學研究院《 SGCM_CJ-02 采集終端功能測試軟件》為用戶操作軟件，綜合我廠在校驗裝置領域數十年的經驗積累，合理搭建對應的硬件平臺，既能實現電科院軟件所能完成的全部檢測項目；還針對用戶的實際需求，增加了載波功能測試和4-20mA模擬量輸出的功能。臺體軟件測試步驟邏輯嚴密，檢測結果判定權威，方便用戶進行自動化測試；硬件結構布局合理，操作接線簡單，功能強，易擴展。
功能
1、參數設置和查詢 2、數據采集
3、數據處理 4、 控制
5、事件記錄 6、任務上報
7、數據采集 8、遠程信道測試
9、本地信道測試
技術參數
項目名稱 參數
臺體結構 臺體采用分體式 8(16)表位結構
電壓量程 57.7、100、220、380，細度：0.01%RG， 范圍：0~120%
電流量程 自定義
范圍 標配20A（可選配到100A）；細度：0.01%RG。
相位 0~360° 細度：0.01
頻率 45~65 細度：0.002
臺體標準表 HY5303C-22，精度：（0.1級）
遙信信號 8路 遙控信號：8路 脈沖信號：8路
4-20mA模擬量輸出 臺體提供一個帶RS232接口的程控電流源，產生4- 20mA的直流電流輸出，施加到被測終端的4- 20mA輸入端，可以測試終端的模擬輸入測量功能。
直流電壓測量（擴展功能） 分機可以檢測采集終端輸出的直流電壓（12V）的準確度測
范圍0－30V　精度　0.1級（測試細度0.01伏）
