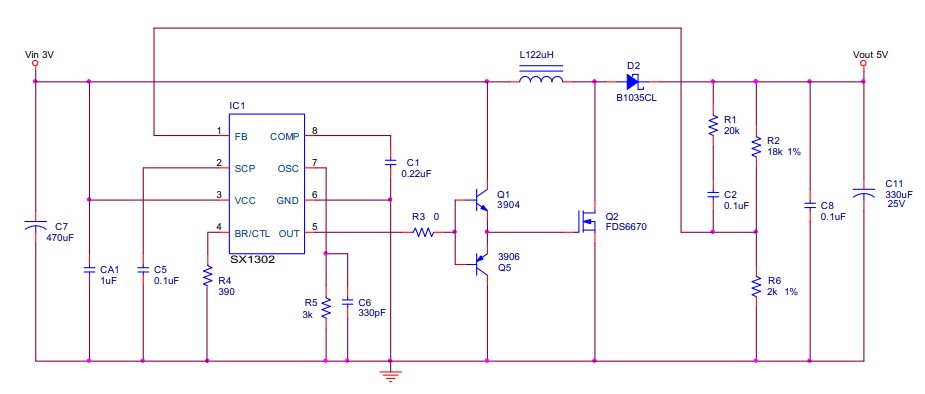

SX1302為一款頻率可調、外置MOSFET大電流升壓芯片，電路PWM輸出直接驅動N溝道場效應管驅動升壓實現大電流輸出，芯片的輸入范圍為2.2～15V，該控制器采用獨特的控制方案，PWM（脈沖寬度調制）的優越性，提供一個高效、較寬電壓調節范圍的電源。具有較小的靜態電流，在重載情況下具有較高的效率，噪聲小。采用很小體積的外圍元件就可獲得滿意的輸出紋波，這樣便于降低電路成本及電路的尺寸。SX1302廣泛應用于CCD/CATV/PMPDSC/DSV、STB/VGA Card、DPF(數碼相框)、LCD Panel背光、移動電源、應急充電器，其基本特性如下：

1. 提供高精確度參考電壓源: 0.5V(+/-2%)

2. Totem Pole 輸出PWM 信號，用以直接推動NMOS

3. 寬工作電壓范圍：3.6V-15V

4. 寬工作頻率范圍：50KHz~1MHz

5. 欠壓IC 栓鎖功能(UVLO)

6. 最大PWM DTC 限制：75%

7. 軟開機及短路保護功能 (Soft-Start amp;am SCP)

8. 省電功能 (Shutdow Mode)

9. TSSOP-8L封裝
