品牌:琪德電氣
商標:QIDE
生產商: 琪德電氣
概述

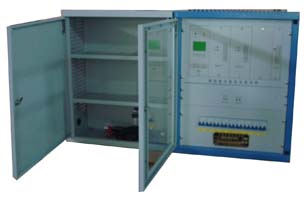

 GZDW壁掛電源是美國艾默生和本公司根據國內外市場的需要共同開發,專為小容量系統而設計一種新型小系統直流屏；適合小型開關站、小型用戶變電站、系統采用一體化設計思想，由整流模塊、監控模塊、降壓單元、配電單元和電池安裝箱構成；具有體積小、結構簡單、獨立構成系統等特點；監控模塊采用LCD漢字菜單顯示，對系統監控和電池自動化管理功能完善，具有與自動化系統連接四遙接口，提供RS232和RS485兩種通訊接口選擇，提供RTU、CDT、MODBUS三種通訊規約選擇。
型號
GZDW-20AH/220V GZDW-24AH/220V,GZDW-30AH/220V GZDW-38AH/220V GZDW-40AH/220V,GZDW-20AH/110V,GZDW-24AH/110V GZDW-38AH/110V,GZDW-40AH/11V,GZDW-50AH/110V GZDW-65AH/220V
HD22003   壁掛電源系統220V/3A模塊
HD11006  壁掛電源系統110V/6A模塊
HDJK-Ⅰ  壁掛電源系統監控單元
HDGL02  壁掛電源系統硅鏈單元
系統功能特點
適合構成38AH/220V、65AH/110V以下的系統。
模塊、監控單元和降壓單元均采用帶電插拔結構，安裝、維護方便。
可安裝3個2.0A/220V、4.0A/110V自然冷模塊。
降壓單元具有自動硅鏈降壓功能，最大電流2A,沖擊電流30A/0.5S。
監控器采用LCD顯示，漢字菜單，按鍵操作，可實現系統參數設置、系統工作參數顯示、系統故障指示和系統校準。
監控器具有對電池自動管理的功能。
提供RS232和RS485兩種通訊接口選擇，提供RTU、CDT、MODBUS三種通訊規約選擇,可與電站自動化系統連接。
監控器實現電池電壓、控母電壓，控母電流、電池充放電電流、模塊狀態檢測。
配電單元提供2路交流輸入（可選擇一路PT供電）、3路饋電輸出。
PT供電時系統自動限制輸出功率。
系統技術指標
交流輸入電壓：220V±20%
PT供電電壓：100V±10%
電網頻率：50Hz±10%
功率因數：≥0.85
輸出電壓范圍：90V-140V連續可調（對于110V系統）
180V-280V連續可調（對于220V系統）
輸出限流：0.2A-2.5A(單模塊)
穩壓精度：≤±0.5%
穩流精度：≤±0.5%
紋波系數：≤±0.1%
均流度： ≤5%
效率：≥93%
輸出過壓保護：280V±2V(220V), 140V±2V(110V)
絕緣電阻：≥10M
絕緣強度：輸出對地、輸入對地、輸入對輸出施加2KVAC，時間1min無飛弧無閃絡。
相對濕度: ≤90%
環境溫度: -5℃～45℃
可聞噪音: ≤55Db
外形尺寸：680X560X265(高X寬X深)
