產品特性

n   隔離型RS-485收發器：2500Vdc

n   無需外部組件，單5V工作電壓

n   高ESD保護：±4KV HBM（在收發器接口）

n   iRS-485T最大波特率9600bps

n   iRS-485HT最大波特率115200bps

n   至少32個節點。

n   集成總線保護器件

n   符合TIA/EIA-485-A標準

n   帶數據流控引腳

n   傳輸線：0.75mm²雙絞線或者平行線

n   超小型，SIP8腳單列直插

n   符合UL94-V0阻燃標準

產品概述

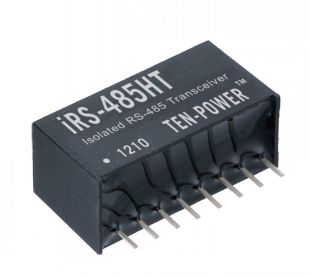

TEN-POWER的iRS-485模塊是一款完整的隔離型RS-485收發器。它無需使用外部組件。單個電源即可工作，實現線路收發器和邏輯接口之間2500VDC的隔離。該器件非常適合于那些接地環路斷開的系統，允許很大的共模電壓變化下保證不間斷的通信。

iRS-485T模塊提供最大9600bps的數據通信速率，而iRS-485HT則可以提供最大115200bps的數據通信速率。每根總線能夠支持多達32個節點。

標準RS-485接口，具有ESD總線保護功能，內置4.7K上下拉電阻。增強的ESD防護能力使得該模塊能夠承受高達±4KV人體模型（在至隔離電源的收發器接口引腳上），而不會方式閉鎖或受損現象。

訂購信息

關于5V隔離RS-485收發模塊iRS-485HT的更多模塊參數請下載數據手冊。
