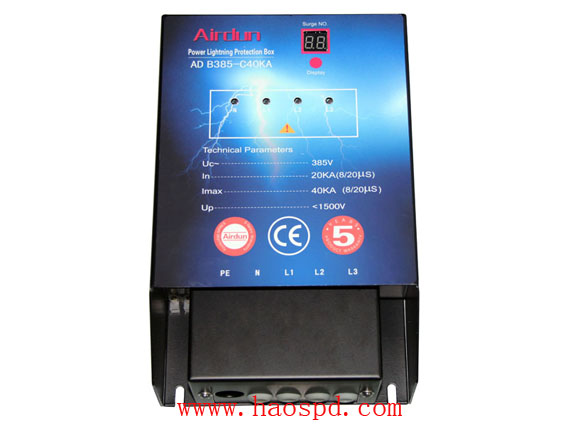

【品名】40KA 三相一體化電源防雷箱

   【品牌】Airdun（艾爾盾）

   【型號】AD/B385-C40KA

【應用范圍】

    三相一體化電源防雷箱主要適用于總電源部分。如配電室、配電柜、和其它重要場所總電源防雷保護。廣泛適用于移動通信基站、微波通信局/站、電信機房、工廠、民航、金融、
證券等系統的主電源防護。三相一體化電源防雷箱適用380V交流電源系統保護，安裝于總
配電箱旁。廣泛應用于三相或單相供電系統，可以全面實現對雷電感應過電壓和浪涌過電
流的防護，確保電源系統長期可靠地工作。電源防雷箱依據IEC及國內相關標準，特別是
依據YD／T5098—2001《通信局<站>雷電過電壓保護工程設計規范》對電源用SPD的相關
要求，經精心設計、專業制造而成。安裝于防雷分區LPZOA-2 界面。

   【技術參數】
型號             AD/B385-C40KA
品牌 Airdun【艾爾盾】
應用說明 安裝于防雷分區LPZOA-2 界面
測試依據 IEC61643一1和GB 18802. 1-2002
防雷保護等級                 C級
額定電壓 380V~
起動電壓 420V~
額定工作頻率 50HZ～60HZ
最大持續操作電壓 450V~
標稱放電電流(8/20) u s 20KA
最大通流量(8/20) u s 40KA
漏電電流 ≤8 uA
電壓保護水平(8/20) u s(10kA) Up ≤1.0KV
電壓保護水平(8/20) u s(In) Up ≤1.2KV
電壓保護水平 ≤1.5KV
晌應時間(L-N) ≤20ns
響應時間(N-PE) ≤25ns
保護模式 三層濾波、過流、過溫保護；全保護（差模+共模）
最大保險絲強度 100AgL/gG
短路電流強度 0.3KA/50Hz
工作溫區 -400C - +800C
相對濕度 ≤90%
安裝方式  并聯
SPD連接L1、L2、L3、Ｎ導線最小截面 BVR-10mm2
SPD連接ＰＥ導線最小截面 BVR-16mm2
報警功能  帶故障遙信觸點和聲光報警
雷擊計數 0-99
工作狀態 正常為綠色
損壞狀態 失效或故障為紅色
連接類型 螺旋接線端
外殼防護材質 1.8mm厚防爆型冷軋鋼外殼
顏色 高光黑色
適用的供電系統類型 TT  TN  IT
外殼保護等級 IP20
外形尺寸安裝寬度 282mm×172mm×70mm
重量 約5KG
定貨號                 800 656
