1 概述

     智能電網是當前國際國內新技術和新產業發展熱點。根據智能電網研究框架體系，智能電網建設主要抓住發電、輸電、變電、配電、用電和調度六個環節。“配用電”環節即為電網的用戶端，包括建筑樓宇、工礦企業、基礎設施等。用戶端消耗著整個電網80%的電能，用戶端智能化用電管理對用戶可靠、安全、節約用電有十分重要的意義。構建智能用電服務體系，全面推廣智能儀表、智能用電管理終端等設備，實現電網與用戶的雙向良性互動。用戶端急需解決的研究?jī)?nèi)容主要包括：先進的表計，智能樓宇、智能電器、增值服務、客戶用電管理系統、需求側管理等課題。
Acrel-3000電能管理系統和Acrel-5000能源管理與能耗分析系統正是針對以上課題而研發的用戶端能源管理分析系統。Acrel-5000能源管理與能耗分析系統在Acrel-3000電能管理系統的基礎上增加了對水、氣、煤、油、熱(冷)量等集中采集與分析，通過對用戶端所有能耗進行細分和統計，以直觀的數據和圖表向管理人員或決策層展示各類能源的使用消耗情況，便于找出高耗能點或不合理的耗能習慣，有效節約能源，為用戶進一步節能改造或設備升級提供準確的數據支撐。

2 參照標準

   ● DL/T 698                    《電能信息采集與管理系統》
   ●GB/T2887-2011                《計算站場地技術條件》
   ●GB/T25329-2010               《企業節能規劃編制通則》
   ●GB/T13234-2009               《企業節能量計算方法》
   ●GB/T15587-200                《工業企業能源管理導則》
   ●GB/T6422-2009                《用能設備能量測試導則》
   ●GB/T2588-2000                《設備熱效率計算通則》
   ●GB/T2589-2008                《綜合能耗計算通則》
   ●GB19761-2009                 《通風機能效限定值及能效等級》
   ●GBT15316-2009                《節能監測技術通則》
   ●GBT23331-2009                《能源管理體系要求》
   ●GB/T13471-2008               《節電技術經濟效益計算與評價方法》
   ●《國家機關辦公建筑及大型公共建筑分項能耗數據采集技術導則》    住建部2008【114號】文
   ●DGJ08-2068-2012              《公共建筑用能監測系統工程技術規范》

3 系統的網絡結構

      系統根據具體的工程情況來設計組網方式，采用分層分布式設計。


      根據項目規模的大小，可以靈活選擇通訊介質和組網方式。
      當系統設備比較集中時，通訊介質可選用屏蔽雙絞線和五類八芯屏蔽電纜；
      當系統設備比較分散時，可采用光纖作為通訊介質，組網方式可采用光纖環網或者光纖星型以太網網，在通訊模塊數量比較少、實時性要求不高的場合，還可以采用無線通訊設備來組網，完成非常分散  電能管理系統的電能采集。

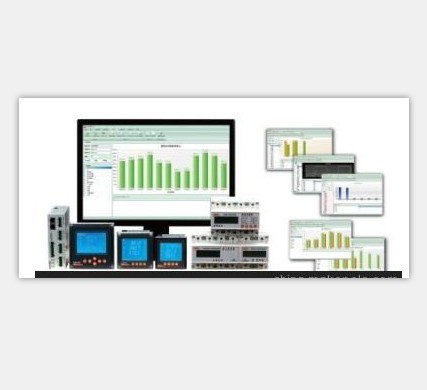

4 Acrel-5000能源管理與能耗分析軟件

     能源管理與能耗分析軟件通過對各種能源（電、水、天然氣、蒸汽、壓縮空氣、工業氮?dú)狻⒂汀⒚旱龋��?shí)時采集、動態監測、能耗分析、成本核算、績效考核和報表發布等功能，實現企業能源管理精細化，促進節能降耗。

    概要顯示當月、當年用能情況，并與往年同期用能進行對比，掌握用能趨勢。實時動態監測企業當前用電功率。通過設置每日用能的計劃值，實現用能的定額管理，并與實際用能進行對比，對可能出現的用能突增進行預警。將各類用能折算為標準煤，全局掌握企業用能情況。

    通過用能趨勢圖，快速定位用能負荷高峰，并逐級定位高峰能耗的組成，為移峰填谷找到依據。

    系統提供C/S和B/S兩種訪問模式，C/S訪問模式客戶端響應速度快，充分發揮客戶端PC的處理能力，減輕服務器的壓力。C/S訪問模式不需要安裝客戶端，任何地方只要有一臺可以上網的電腦即可訪問服務器，做到了真正的跨網絡、跨平臺訪問。

    系統可根據企業實際用能情況，靈活配置用能類型、用能結構、用能設備、用能區域、監測參量等基本信息，對系統上線后發生的用能回路、用能設備的增加亦只需進行配置即可。系統可以接入單個或多個企業的用能情況，進行集中管理。

    系統將歸屬同一集團、同一區域的企業的GPS坐標標注在電子地圖上，鼠標停靠在坐標上可顯示該企業的能耗概況，雙擊圖標后可顯示企業用能的詳細情況，方便集團公司對下屬分公司、門店進行集中管控。

    通過與電能管理系統的數據接口，可將電能管理中的數據引入到能耗系統中進行分析，包括三相電流、三相電壓、功率、功率因素、諧波等。

    將各類能源監測數據（水、電、氣）接入到一套能耗監測系統中，改變?cè)瓉?lái)多頭管理的局面，清晰的掌握企業能耗的構成，避免能耗改造過程中降低某一類能耗的同時增加了其他類能耗的支出。

    將企業用能按照尖、峰、平、谷（時間段可靈活設置，時間段設置可擴展）劃分，找到企業用能在時間段上的不合理之處，也可作為企業能耗復費率計算的依據。同時，系統可以統計任意時間期間的能耗，并進行逐日、逐周、逐月、逐季度、逐年匯總。

    判斷一個企業能耗的高低，不應僅僅看總量，還應將能耗數據同建筑面積、員工人數、商場客流量、產量、銷售額、環境溫度等其他參數進行綜合比較，系統 可以根據需要建立不同的能耗分析模型，從而更加科學、更加準確的判斷一個企 業能耗的高低。

    對工業生產型企業進行生產排班，靈活設置每個班組的生產時間段，自動導入 或手工輸入班組產量，能耗系統統計每個班組的總能耗和單耗，橫向比較班組用 能情況，有利于建立績效考核方案。
