PSW有源濾波器

公司名稱：北京航天愛威電子技術有限公司
所屬類別：其他類>>其他
電子信箱：zlx@ht-gp.com
聯系電話：86-010-68386283
聯 系人：張女士
更新時間：2014-7-22 20:30:28

產品詳情

PSW有源濾波器產品簡介:

　　特點與功能：

　　1.有效濾除2至50次諧波電流，THID＜5%
2.濾波設置可編程，滿足用戶多種濾波需求
3.快速響應負載變化，響應時間小于100us
4.負載變化完全響應時間小于10ms
5.運行損耗小于額定容量*3%
6.具有過流、過壓、欠壓、溫度保護等完備的保護功能，運行安全可靠
7.自動限幅輸出電流，不會發生設備過載
8.不受電網系統阻抗影響，不會產生諧振
9.并聯安裝，最多支持10臺設備并聯運行
10.人機界面友好，設備狀態信息完備，方便用戶查看操作
11.先進的計算機通信接口，支持遠程監控

PSW有源濾波器產品用途說明

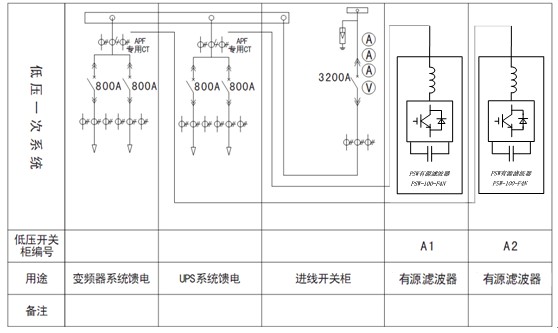

　　 PSW有源濾波器基于高速數字信號處理平臺，采用先進的諧波檢測算法實時檢測配電系統中的諧波電流，并根據檢測結果利用電力電子技術輸出與配電系統中諧波電流大小相等、相位相反的補償電流。諧波電流與補償電流在配電系統中相互抵消，達到消除接入點上級的諧波電流。

　　PSW有源濾波器不僅可以消除諧波電流，還能夠根據配電系統中的無功能量自動發出超前或滯后的無功電流，用于改善電網的功率因數。

　　 PSW有源濾波器主要用于以下場合：
1) 各行業電動機調速裝置的諧波抑制；
2) 直流和交流電弧爐晶閘管供電裝置的諧波抑制；
3) 軋機用交、直流晶閘管供電裝置的諧波抑制；
4) 電解、電鍍用整流裝置的諧波抑制；
5) 高頻感應爐用逆變器的諧波抑制；
6) 變頻器的諧波抑制；
7) 各種含有電力電子器件的換流設備的諧波抑制；
8) 適用于如辦公大樓、移動通信、電力系統、石油、化工、煙草、液晶、制藥、造船、汽車制造、電信、水泥、礦山、地鐵、電氣化鐵路、造紙、精密機械加工、紡織、印刷、半導體制造、機場、港口、醫療等的供電與配電系統。

PSW有源濾波器主要電氣技術規格

額定電壓(線-線)(U_N)	380V，690V
正常工作電壓范圍	U_N±15%
額定電流(I_N)	380V：30A、50A、100A、150A、200A 690V：100A、150A、200A
最大運行效率	＞97%
功率因數調整范圍	-1.0～+1.0
瞬態響應時間	＜100μs
完全響應時間	＜10ms
諧波濾波次數	2～50次
諧波畸變率控制	THID＜5%
工作溫度范圍	-10°C～45°C
貯存溫度范圍	-40°C～55°C
相對濕度	小于90%非凝露
海拔高度	≤1000m，按額定容量使用＞1000m時，應降額使用，遞減容量10%/1000m
浪涌耐受	IEEE C62.41-1999
輸出限流特性	達到100%容量時，自動限制輸出電流
保護功能	短路、過壓、過溫、限流等保護
人機交互	觸摸屏液晶顯示
最大并聯容量	支持最多十臺有源濾波器并聯輸出
冷卻方式	強迫冷風
防護等級	IP20

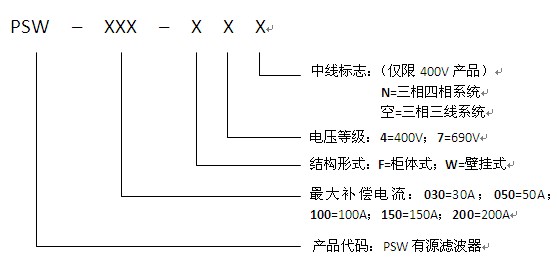

PSW有源濾波器型號定義

PSW有源濾波器外形尺寸規格

壁掛式外形尺寸規格

		濾波器尺寸			安裝固定孔尺寸
型號	電流	A	B	C	D	E	Φ
PSW-030-W4N	30A	460	260	200	180	436	10
PSW-050-W4N	30A	625	440	200	360	601	10

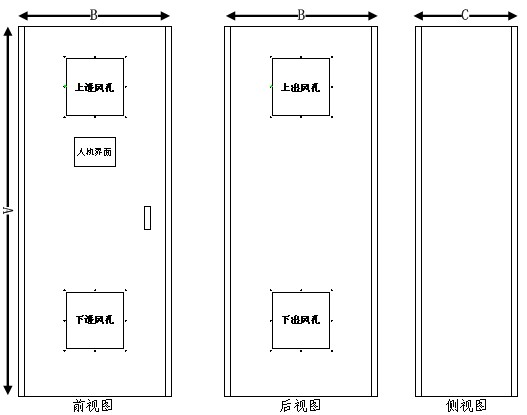

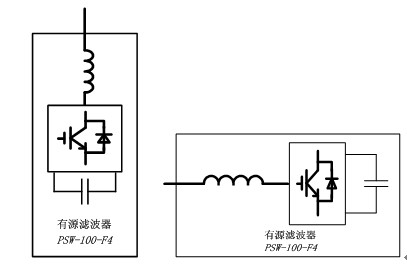

機柜式外形尺寸規格

型號	電流(A)	A(mm)	B(mm)	C(mm)
PSW-100-F4N	100	1837	750	500
PSW-100-F4	100	1837	750	500
PSW-150-F4	150	1950	850	600
PSW-200-F4	200	1950	850	600
PSW-100-F7	100	1950	850	600
PSW-150-F7	150	2000	1000	600
PSW-200-F7	200	2000	1000	600
