單相變頻電源的主電路采用交一直一交電壓型變頻電路，主要由整流、濾波、逆變組成。整流部分采用單相橋式整流模塊，實現AC/DC型號（OYHS-）
850
輸出容量（KVA）
5KVA
交流輸入
相數 單相
波形 SINEWAWE（交流正弦波形）
電壓 220V±20%（164V-276V）
頻率波動范圍 電網頻率
功率因數 ﹥0.95
交流輸出
相數 單相
波形 SINE WAVE（波形無失真）
電壓 220V±2%
頻率 電網頻率
最大電流值
23A
整機性能
電源穩壓精度 ﹤2%
負載穩壓率 ﹤2%
波形失真度 無波形失真
效率 ﹥90%
過載，短路保護 負載超過設備規定的過載能力或短路時，在規定時間內切斷電源
過壓，欠壓保護 當輸出電壓超出穩壓器過壓，欠壓時，設備自動保護，無電壓輸出
保護裝置 1.相序出錯或缺相時自動保護，無電壓輸出。
2.市場旁路功能，當穩壓器需要維護或故障時，可切換手動開關處，于市電直通供電。
3.回中功能：當取樣電壓低于或高于基準電壓時，電刷將自動回中，具備自動上電方式。
4.延時輸出：接通電源以后，自動延時5-8秒后進行工作。
顯示
顯示介面 數位式LED顯示
電壓 4位數，數位電壓表，解析度0.1V
電流 4位數，數位電流表，解析度0.1A

的轉換；濾波環節采用濾波電容來穩定直流電壓；逆變部分采用智能功率模塊DIP-IPM，實現DC/AC的轉換。變頻電源的控制回路用來調節電源系統輸出信號的頻率和幅值，實現變壓變頻。為保證系統安全可靠，設置了過壓欠壓檢測保護電路、光耦隔離驅動電路、輔助電源轉換電路等。
1.單進單出變頻電源：
輸出功率：（500VA-120KVA），輸出電壓（0-150V/0-300V），輸出頻率（40HZ-500HZ）
2.三進單出變頻電源：
輸出功率：（3KVA-500KVA），輸出電壓（0-150/0-300V），輸出頻率（40HZ-500HZ）
3.三進三出變頻電源：
輸出功率：（3KVA-800KVA），輸出電壓（0-260/0-520V），輸出頻率（40HZ-500HZ）
4.單相可編程變頻電源：（0.5KVA-60KVA），輸入電壓（220V±15%），輸出電壓（ 0-150V /0-300V）（RS-232接口，通過電腦對變頻電源實際輸出進行控制，頻率，電壓，時間。有多組數據進行循環。）
5.三相可編程變頻電源：（10KVA-300KVA），輸入電壓（380V±15%），輸出電壓（0-260/0-520V）
(RS-232接口，通過電腦對變頻電源實際輸出進行控制，頻率，電壓，時間。有多組數據進行循環。）

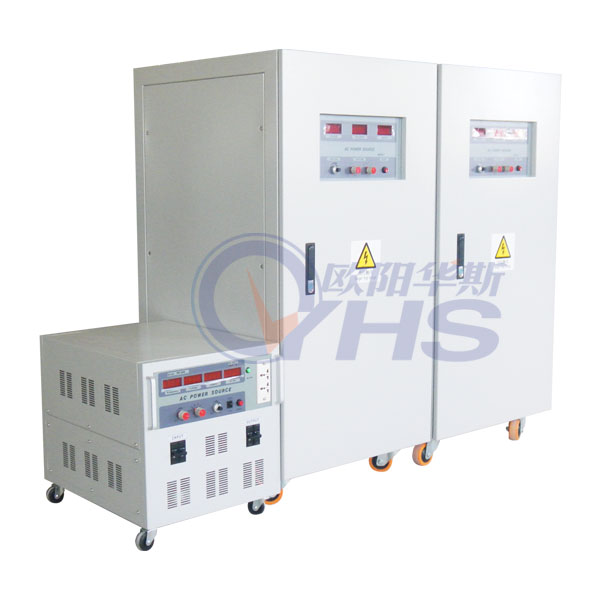

變 頻 電 源/ 交 流 電 源 供 應 器
共同特點
輸入頻率：50Hz,60Hz或400Hz。
輸出電壓：0~300VAC。
輸出頻率：40.0~499.9Hz指撥式。
電壓、頻率、電流、功率表采用4位數字LED顯示，簡單、 易讀、高解析度。
電壓（V）、頻率（Hz）、電流（A）、功率（W）、4視窗,同時量測、顯示、無需切換。
無輻射干擾，含諧波成分小，并經特殊處理，不產生干擾。 純凈、穩定的正弦波
大容量、小體積、低噪音、高可靠度.提供世界各國標準電壓、頻率、模擬各種電器產品。
電壓、頻率、模擬測試各種電器產品。
超載能力強。瞬間電流可承受3倍的額定電流。
具過電壓、過電流、過高溫保護及警告裝置。
適合電阻型、電容性、電感性及其他非線性負載使用。 應用場所
研發、制造、品管試驗 ,電壓、頻率、模擬測試各種電器產品。
航空、船舶、電源模擬 國防、軍事、研究單位
