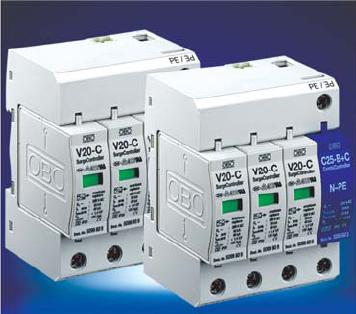

OBO V20-C/3+NPE 三相四線普通型電源防雷器帶防爆模塊
重要參數
• 設備類型：電源防雷器
• 最大工作電壓：385V
• 最大放電電流：40kA
• 殘壓：<1900V
• 連接方式：根據EN50052，固定于35MM寬的導...
OBO V20-C/3+NPE詳細參數
主要參數 • 設備類型電源防雷器
• 最大工作電壓385V
• 最大放電電流40kA
• 殘壓<1900V
輔助參數 • 連接方式根據EN50052，固定于35MM寬的導軌上
特性 V 20-C 使用優點
電量金屬氧化物壓敏電阻 保護器可以應付頻繁的動作,壽命長
可插拔式部件 保護器模塊可以帶電插拔進行測試或更換
1到4片的底座之間已連接進行 通過帶標志端子,安裝簡單
熱感斷路器和視窗指示裝置 對保護器的工作狀態一目了然
帶NPE火花間隙模塊的保護器 使用范圍（TN-C-S TN-S TT It），結構更安全
C 25-B+C/NPE具有反向插入保護 保護器模塊簡單、專業的安裝

功能和應用領域
根據DIN VDE 0675,Part 6(Draft 11.89)A1,A2的要求，浪涌保護器V 20-C是屬于C級的電涌保護器。它保護電氣設備免受各種電壓浪涌的危害。可提供從單模塊到4模塊的不同型號。
型號V 20-C/1+NPE（C級）是用于TN-C-S、TN-S、TT和IT系統中特別的浪涌保護器。該保護器是根據DIN VDE 0100,Part 534/A1的新需求進行設計的，并達到簡單、安全的安裝。
V 20-C內含一個有高非線性特性（α＞30）的氧化鋅壓敏電阻。該器件具有響應時間短、保護水平低、高通流量和長壽命的優點，特別當雷擊電涌通過保護器后，后續電流不會出現。
如果浪涌保護器由于過載發生損壞，內置的斷路裝置將及時動作，中斷與電源的連接，同時故障指示顯示窗的顏色由綠色變?yōu)榧t色。
安裝
V20-C壓敏型防雷器
基本要求
1、安裝位置：V20-C應安裝于機房的開關電源柜內的交流輸入側，它并聯于主斷路器的出線側。
2、防雷器與供電系統的連接線長度應小于50cm.防雷器與地線長度也小于50cm.
3、導線截面的選擇（依據VDE0100標準） 單位： mm2
配電電源線 ≤35 50 ≥70
連接電線 10 16 25
接地線 ≥16 25 ≥35

4、由于V20-C/3+NPE/FS的特點，建議在防雷器前串接一后備空開，建議空開的容量為32A，A類空開（如Siemens 5sx2332-5）.
5、FS的接線安裝共有三個接線端口，其中1-2接線端為常閉觸點，1-3為常閉觸點，根據用戶報警裝置的不同，連接不同的接線端。
注意：不可將已保護的線路與未保護的線路或地線并行布線

技術參數
電涌保護器
型號 V 20-C
75 150 280 320 385 440 550
最大持續操作電壓 UC AC
（最大允許操作電壓） UC DC 75 V~
100 V- 150 V~
200 V- 280 V~
350 V- 320 V~
420 V- 385 V~
505 V- 440 V~
585 V- 550 V~
745 V-
雷電保護區 0→2
等級－按照DIN VDE 0675 Part 6（Draft 11.89）A1,A2
－按照IEC 61643-1
C
Ⅱ級
測試標準 IEC 61643-1,prEN 61643-1,
E DIN VDE 0675-6:1989-11 and Part 6/A1
標稱放電電流 In（8/20） 15 kA 20 kA 15 kA
整體最大放電電流 Imax（8/20）
V 25-B+C/1
V 25-B+C/2
V 25-B+C/3
V 25-B+C/4
40 kA
75 kA
110 kA
150 kA
最大放電電流
（單模塊） Imax（8/20）
40 kA
電壓保護水平
Up在1 kA（8/20）
Up在5 kA（8/20）
Up在In時 ≤300 V
≤350 V
≤400 V ≤500 V
≤650 V
≤700 V ≤900 V
≤1.1 kV
≤1.4 kV ≤1.0 kV
≤1.3 kV
≤1.6 kV ≤1.2 kV
≤1.5kV
≤1.8 kV ≤1.5 kV
≤1.8kV
≤2.2 kV ≤1.7 kV
≤2.1 kV
≤2.5 kV
響應時間 TA <25 ns
短路耐受能力25 kA時的最大后備保險絲 125 A gl/gG
連接線橫截面積 2.5-25 mm2（多股軟線，連接端加護套）
2.5-35 mm2（單股、多股線）
安裝位置 35 mm導軌（符合EN 50022）
Ip等級 IP 20
溫度范圍 υ -40℃到+85℃

模塊NPE
標稱電壓 UC C 25-B+C/NPE
230 V/50-60 HZ
100 V下的絕緣電阻 Rins
浪涌電壓測試（10/350）－根據IEC 61312-1(02.95)規定的雷電參數
峰值電流 Iimp
電量 Q
單位能量 W/R
標稱放電電流 In（8/20）
電壓保護水平 Up
響應時間 tA
UC下的后續電流 IF
溫度范圍 υ >10 GΩ


25 kA
12.5 As
160 kJ/Ω
50 kA
<1.2 kV
<100 ns
100 Arms
-40℃到+85℃

定 貨 信 息
OBO V20-C/3+NPE 三相四線普通型電源防雷器帶防爆模塊
OBO V20-C/3+NPE-FS 三相四線普通型電源防雷器帶故障搖信觸點
OBO V20-C/4 三相四線普通型電源防雷器
OBO V20-C/2 單相二線普通型電源防雷器
OBO V20-C/1+NPE單相二線普通型電源防雷器帶防爆模塊
OBO V20-C/3-PH 普通型直流電源防雷器
